故障现象:一辆比亚迪S7在装演店做完隔音无法正常行驶。技师用VDS扫描故障码是P0087,试着启动车辆,发动机运转几秒就熄火,结合故障码P0087重点排查油路和其相关电路,由于本车配置缸内直喷发动机油路又分为低压油路和高压油路。
原因分析:
由于该车以前正常行驶,此故障是在装演店内发生的,本着故障发生的概率并结合参阅S7维修手册可能的原因如下:
1、线路故障,处理底盘隔音时,线路没安装到位,打铁点没紧固到位:
2、汽油泵及油泵控制工作不良故障;
3、高压油泵、油轨压力传感器故障;
4、加装附件千扰发动机模块等等。
维修过程:
1、首先检查仪表台油泵继电器并倒换故障依旧;

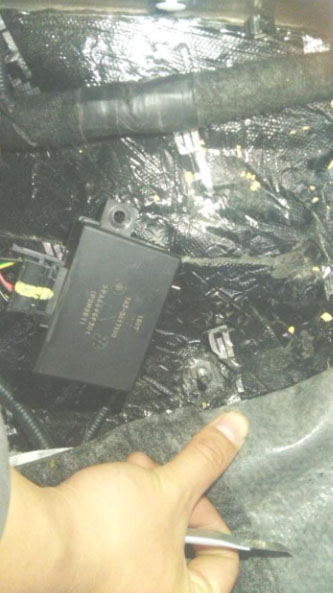

2、拆掉中排座椅和地毯检测汽油泵插头,用试灯测试起动机运转时油泵接头试灯微亮,怀疑油泵控制器工作不良;
3、线路检测,参阅维修手册S7油泵控制器一共4根线束插接件,分别是供电电源线、油泵电源线、搭铁线
ECU控制线,测量电源正常,测量搭铁线断路;
4、回过头来想想检测汽油泵线束只是测得供电插头而没有检测其搭铁插头,用万用表测试其搭铁电阻无穷大,处理EK05插头,路试故障排除。
维修小结:技师处理本次故障思路清晰,由于故障发生在装演店,人为原因很大,结合维修资料和以往的经验很快找到了问题所在,在维修时并没有上来就检测高低压油路,节省了不少时间也少走了不少弯路。
