比亚迪唐80仪表提示EV功能受限
来源:本站整理  作者:佚名  2020-05-24 09:10:32

     一辆比亚迪唐80,该车组合仪表提示EV功能受限。

原因分析:
    1、各个高压零部件故障;
    2、相关线束故障;
维修过程:

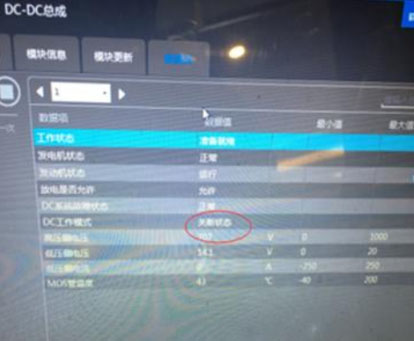

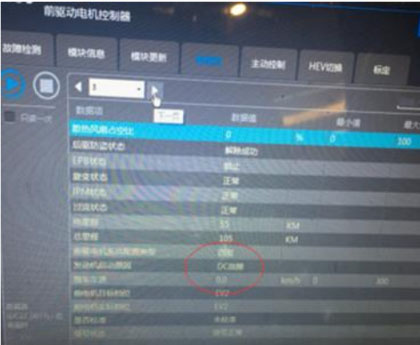

    1、首先用VDS诊断仪检测各个高压模块,没有故障码,读取前驱动电机控制的数据流的发动机启动原因这项数据流显示为:DC故障。然后在读取DC数据流发现,DC的工作状态为关断状态,更换驱动电机控制器与DC总成后当时故障排除,试车几天后故障又再现,读取数据后也一样。读取驱动电机控制器的I-IEV切换数据流,显示的数据翻译出来也是为DC故障!

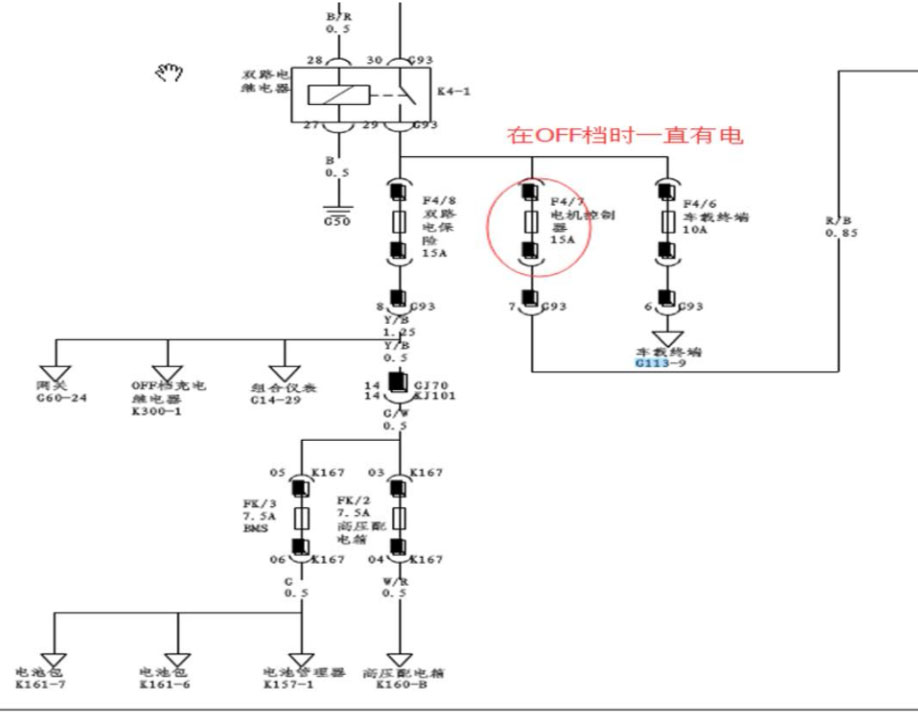

    2、随后在读取数据流时发现,电源在OFF时也能读取到DC的数据流,正常的车辆在OFF档是读取不到的,顺着这个发现就去测量DC的低压供电,发现在OFF档时低压一直有12V的电源,接着去测量F4/7驱动电机的保险丝发现也是有电,检测后发现OFF档充电继电器一直处于吸合状态。在OFF档下测量F4/7保险丝处于有电状态。

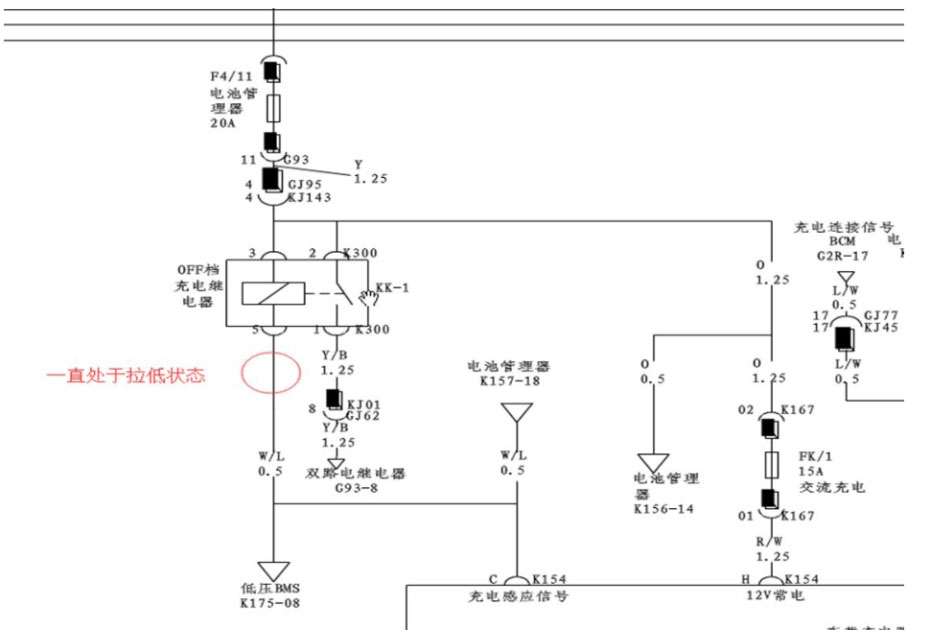

    3.最后根据电路图分析,OFF档继电器的控制信号是车载充电器或者电压电池管理器控制拉低。逐一拔插,当拔掉车载充电器的低压插头时,OFF档充电继电器断开。更换车载充电器后试车。故障解决。在OFF档读取DC数据流发现应答超时!
维修小结:此故障为:车载充电器充电感应信号(K54 C角)一直处于拉低状态导致OFF档充电继电器一直处于工作状态,导致双路电一直处于供电状态,DC不能复位,一直车辆无发使用EV。维修中容易忽略。
