比亚迪e6有时候无法上OK电故障检修
来源:本站整理  作者:佚名  2020-05-26 09:30:36

 故障现象: 一辆比亚迪e6轿车。用户反映:该车有时候无法上OK电,无法行驶,仪表上面显示请检查动力电池和请及时充电。SOC本来是百分之百,却显示百分之零。

原因分析:
    1、仪表配电盒故障;
    2、线束及接插件故障;
    3、CAN网络故障;
    4、有高压用电器故障;
    5、动力电池故障;
    6、其它故障。
维修过程:

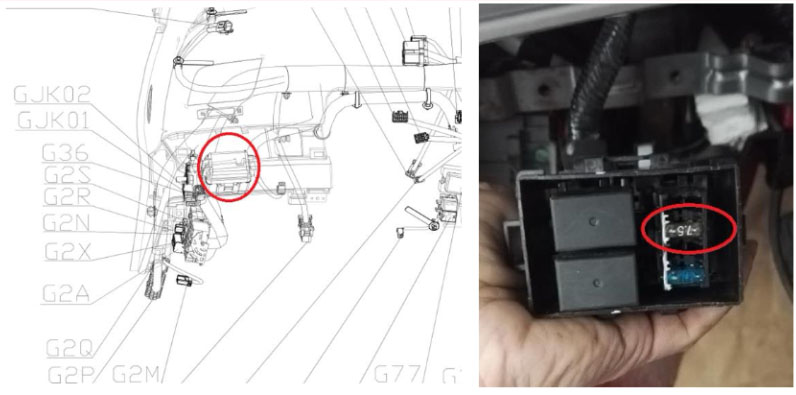

    在故障出现的时候,用VDS扫描很多模块无法扫描到,通过检查,发现驾驶员测空调出风口下面有个外挂继电器盒里面7. 5A的那个保险没有电,在正常的时候这个保险是ACC的时候有电。直接给这个保险给个12V电源,一切正常。
    根据电路图检查,这是FG/3组合仪表、DC双路电保险。是由KG/4 VTOL、小电路充电继电器和KG/3双路电继电器供电。通过检查和测量,发现KG/4继电器工作,但是在测量的时候发现KG/4继电器接插件G78-14号脚和G78-15号脚都没有电。
    根据电路图,KG/4继电器G78-1号针脚是由仪表板配电盒F2/7双电路保险供电,测量F2/7保险电源正常。F2/7保险电源到KG/4继电器G78 1号针脚中间有仪表板配电盒X口G2X 1号针脚链接,测量G2X-1号针脚,发现该处没有电。

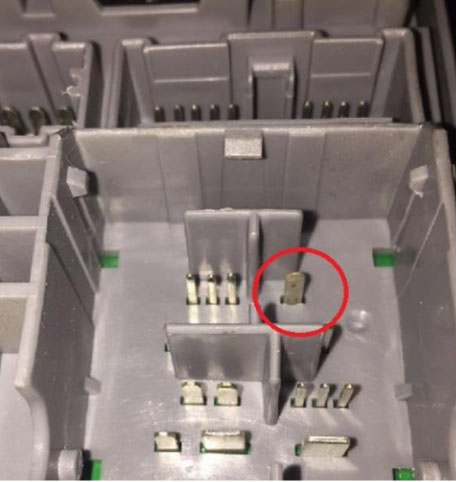

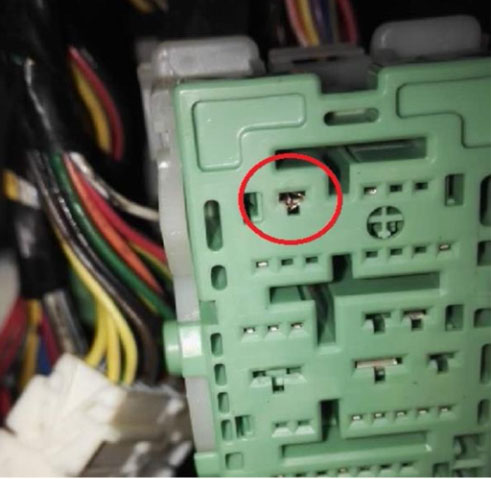

拔下G2X插头仔细检查,发现仪表板配电盒X口1号针脚和其它针脚颜色明显不一样,该针脚颜色发黑黄有明显接触不良烧蚀的痕迹。用砂纸处理该针脚,在G2X -1号针脚里面插上铜线,试车故障排除。跟踪一个月后故障不再现。

维修小结:要熟知各车型电路图和工作原理,根据电路图逐一排查。
