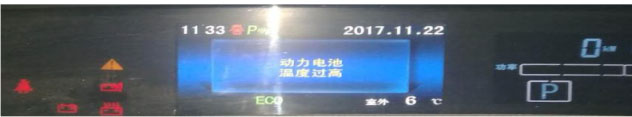

一辆行驶里程约4.6万km的比亚迪e6,该车无法启动,仪表提示“请检查动力系统”,“动力电池温度过高”。
原因分析:
1、动力电池故障
2、电池管理器故障
3、低压线路故障
维修过程:

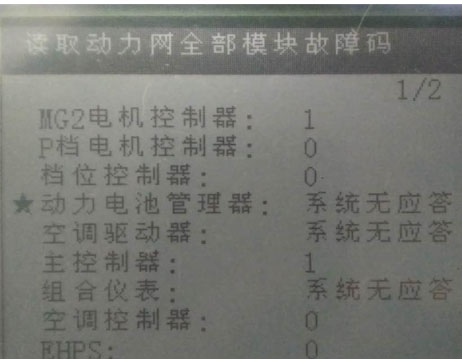

1、用ED400读取故障码,电池管理器无应答,车辆电池管理器为集中式。

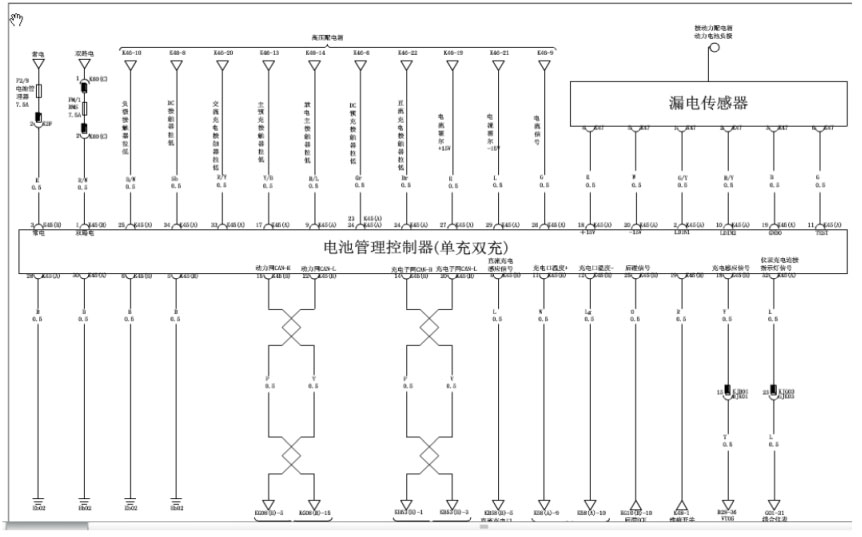

2、检查电池管理器CAN线有两组,一组是上电时通讯,一组是充电时通讯。检查上电CAN线电压正常,电阻正常。检查线搭铁正常,ON档电源没有电压。

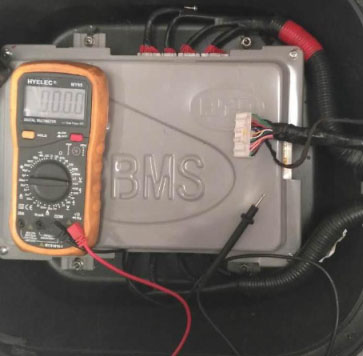

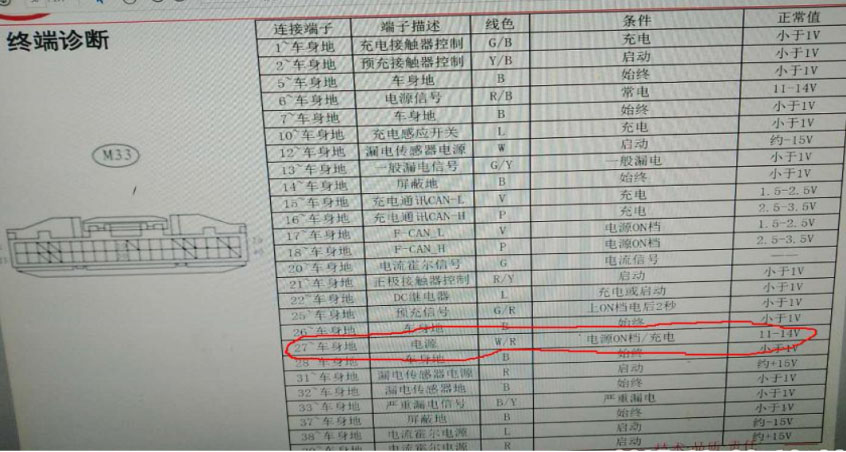

3、检查BMS电源常电有12V电压,ON档电源没有电压,确定为BMS没有ON档电源导致模块不工作。

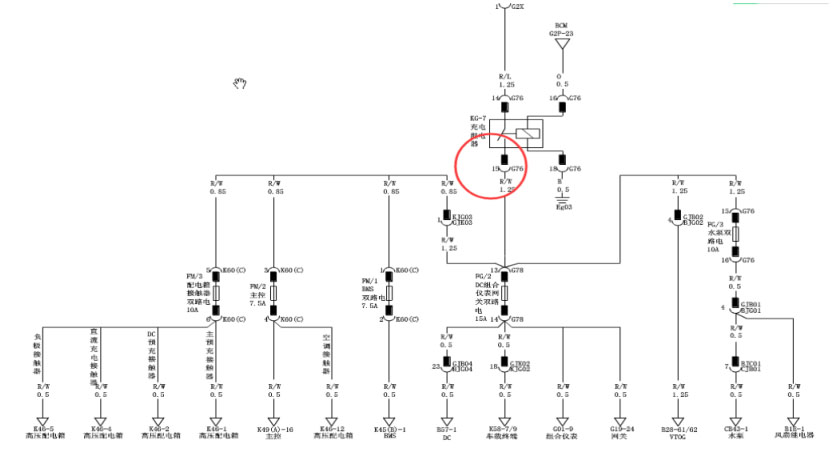

4、测量FM-1保险没有电压,这个保险是由双路电继电器供电。
5.测量双路电继电器输出端没有12V电压,测量继电器输入端有12V电压,继电器也有吸合的声音,拔下继电器检查发现继电器输出端接触不良,处理继电器插座故障排除。
维修小结:遇到模块无法进入时首先检查模块电源、搭铁、CAN线、能快速锁定故障点。
