原因分析：

    1、空调控制器面板故障

    2、高压配电箱及高压线路故障

    3、PTC电加热箱体故障

    4、DC-DC及空调控制器故障

    5、空调保险及空调接触器和低压线路故障

维修过程：

    1．客户来店反映开空调暖风不热，使用ED400读取PTC模块报B1214：高压电源异常。

    2、读取数据流总线高压电源值12V异常，读取电动压缩机数据流负载电压13V异常。

    3、在上电或开空调制热时PTC数据流总线高压电源值只有3秒，预充高压电300V左右电压。等预充后总线电压就没高电压只有12V电压异常。

    4、有预充电压说明高压配电箱空调预充接触器工作正常，在高压配电箱输出高压线到DC控制器圆接头上测量，在上电或开空调制热时测量空调正极口空调负极口只有3秒预充电压后就没有高压电。

    5、上电时如果有高压电常电说明空调接触器及控制端都没有问题，因e6车型DC输入端没有高压互锁，可以断开测量但需要注意安全防护。

    6、如果有高压常电就需要排查DC-DC及空调控制器和PTC电加热了，测量配电箱空调大保险导通正常，打开高压配电箱测量空调接触器控制线没有低电压。

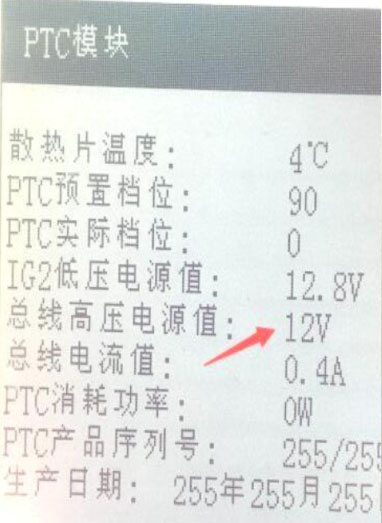

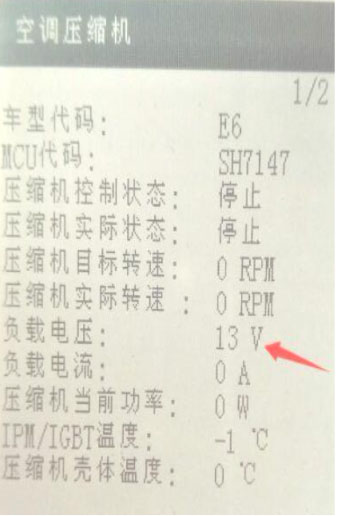

    7、人为把空调接触器吸合测量接触器导通正常。PTC模块故障码数据流及空调压缩机数据流故障照片如下：







    8、查看电路图高压配电箱低压插头K46号插头，在上电后K46/12角测量有13.61v正常。在测量K46/15号角没有电压及阻值，把K46插头插上在分别测量K46/12号角有13v电压正常，测量K46/15号角也有13v电压，用试灯测试试灯不亮说明是虚电异常。

    9、测量K46/15到G22/9号角空调箱体线束导通正常阻值正常，倒换PTC电加热箱体后不拔插头在G22/9号角测量电压3.14v正常。

    10、用ED400查看PTC电加热和空调压缩机模块数据流高压电源值315v正常开暖风出风口也出热风。判定PTC电加热箱体内部故障。

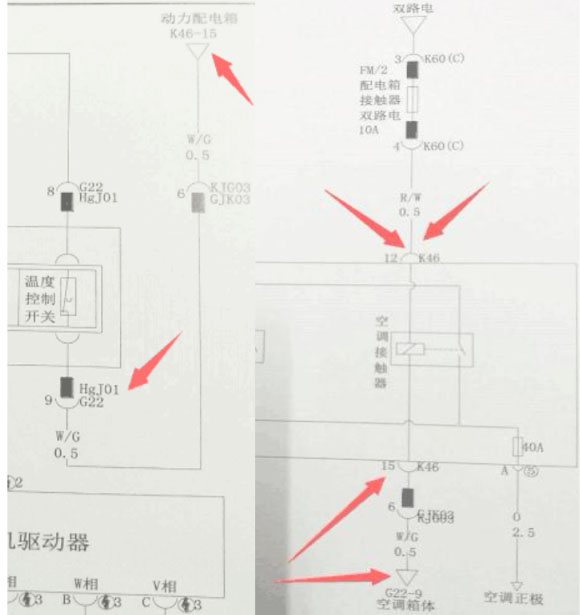

    高压配电箱空调接触器及空调箱体电路图照片如下：

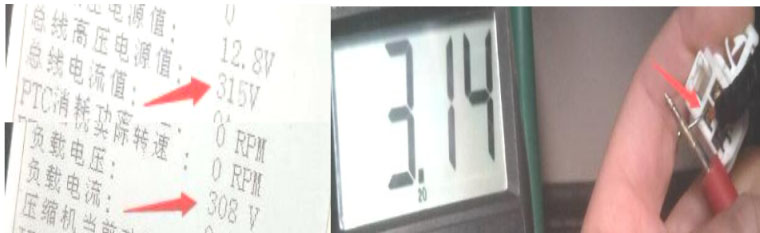

配电箱低压插头K46/15号角和G22/9号角电压异常照片如下：

维修小结：维修电器类故障时，需要细心检查和熟知控制结构在结合电路图就能很快分析故障部位。如不熟知控制逻辑往往就会走很多弯路，才能有效避免更换多的件。
