比亚迪S7退电雾灯偶发点亮故障检修
来源:本站整理  作者:佚名  2020-07-17 11:28:12

     一辆比亚迪S7,客户反映:该车熄火后,车已经退电了,前雾灯偶发性点亮。

原因分析:
    1、组合开关;
    2、前舱配电盒故障;
    3、线路故障。
维修过程:
    1、客户进店时没有故障发生。
    2、根据故障现象。用VDS1000扫描没有升级,检测组合开关与组合仪表,没有发现故障码。
    3、多次试车故障出现,故障出现时未打开雾灯开关,仪表雾灯开关指示灯不亮,前雾灯都是亮的。车辆退电,雾灯还常亮,用VDS1000检测数据流发现雾灯显示为开。由于前舱配电盒有雾灯继电器,怀疑继电器吸合后不会断开,倒换继电器和前舱配电盒后,故障偶发性还出现。

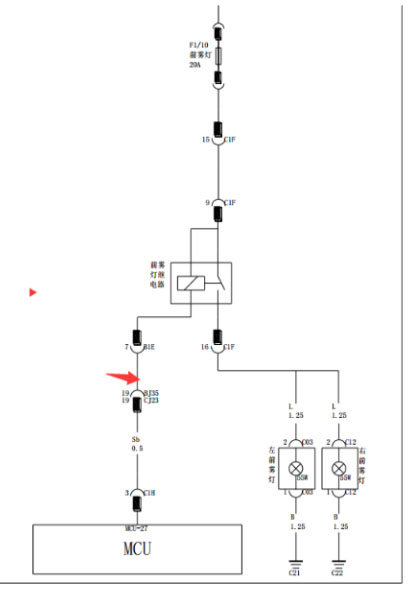

    4.查看电路图,S7的雾灯是由组合开关发CAN信号给前舱配电盒,由配电盒控制雾灯继电器线圈的信号拉低,控制前雾灯点亮。结合前舱配电盒数据流雾灯显示为开,说明前舱配电盒执行了雾灯打开信号。仪表雾灯开关指示灯不亮,说明组合开关未发出雾灯打开信号。假设要是雾灯继电器控制端线路被磨破搭铁,就会点亮雾灯且仪表雾灯指示不亮的情况。

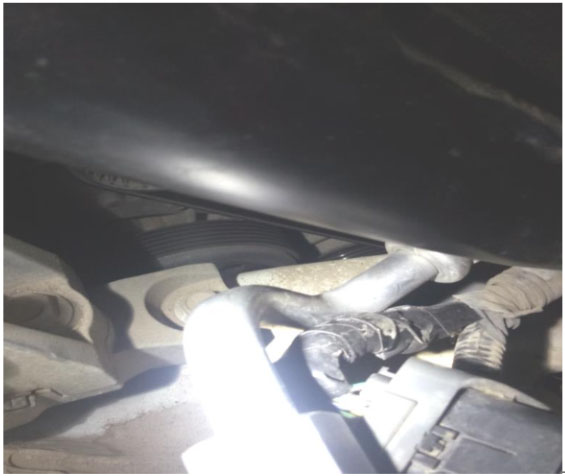

    5、经分析重点检查雾灯继电器控线路,在拾查到副水壶下方发现前舱线束多根线与空调管磨破搭铁。这其中就有雾灯继电器的控制线,包扎处理后,跟踪一个星期,故障彻底排除。
