一辆比亚迪唐,该车仪表报EV功能受限发动机自动启动,燃油模式行驶正常,读取变速器故障码为:P161F:离合器温度传感器故障,P165C:档位自适应未完成,P1685: EV档回不了空档,P1688:油泵压力过低,P1689:油泵电机转速异常。
原因分析:
1、外置模块故障;
2、油泵电机控制器故障;
3、充电压力传感器及线路故障;
4、TCU模块故障。
维修过程:
1、首先读取了变速器
数据流,看油泵是否有使能信息,使能信息和占空比正常排除了TCU故障,初步怀疑外置模块故障,测量了外置模块的3相线之间都为0.3欧姆,测量外置模块3相对地是无穷大,正常。测量了充电压力传感器线路,信号线为5V,电源线为5V,搭铁线对地正常,测量充电压力传感器阻值正常。

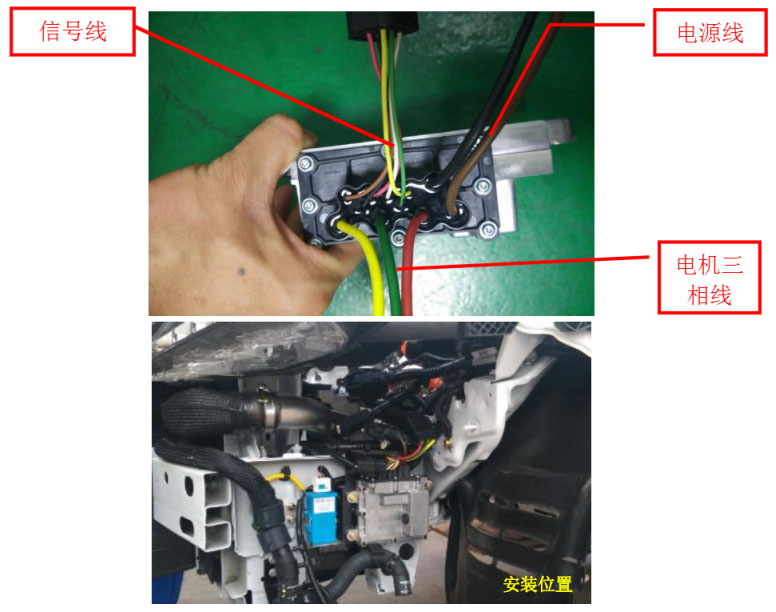

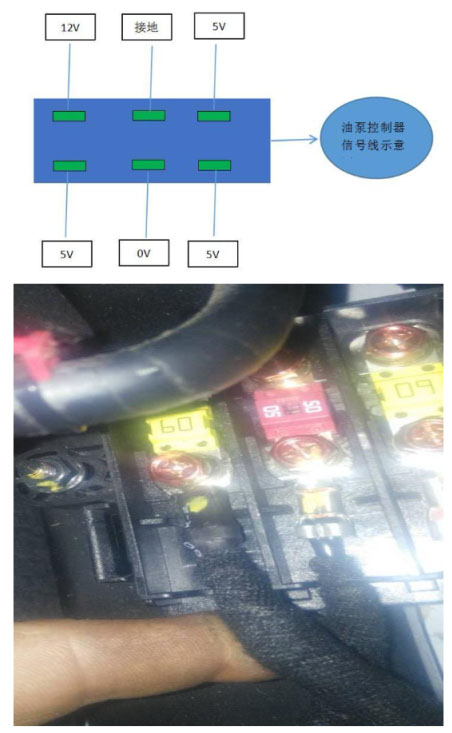

2、拔下油泵电机控制器接插件测量供电有13V电,搭铁线正常,测量油泵电机控制模块上信号线应该是12V, 5V, 5V, 5V,接地,OV,均正常。测量TCU到油泵电机控制器线路导通正常,线路阻值正常,更换了外置模块试车故障未能排除。
3、测量油泵电机控制器的供电接地和信号线都是正常的,测量油泵电机控制器到外置模块的3相线插接件没有12V电源线输出的,确定为油泵电机控制器未工作导致,油泵电机控制器到外置模块电机的线路测量导通阻值都没问题,此时怀疑油泵电机控制器故障。倒换油泵电机控制器试车故障依旧。
4、因测量线路都为正常,倒试外置模块与油泵电机控制器都未排除故障,分析可能还是线路问题,可能用万用表测量出来的数值是虚的,实际电压未达到,用试灯方法测量也未发现异常,于是将油泵模块电源线插接件插好,引出两个端子测量只有11V左右的电压,为异常,正常为13V,拔下油泵电机控制器接插件测量为13V,插上油泵电机控制器后电压被拉低,此时判定肯定是虚接导致,直接引出电源线,和搭铁线,试车故障排除,油泵模块供电电源线只有F6/1润滑油泵60A保险供给,检查发现润滑油泵保险螺栓松动导致。固定好后试车故障排除。

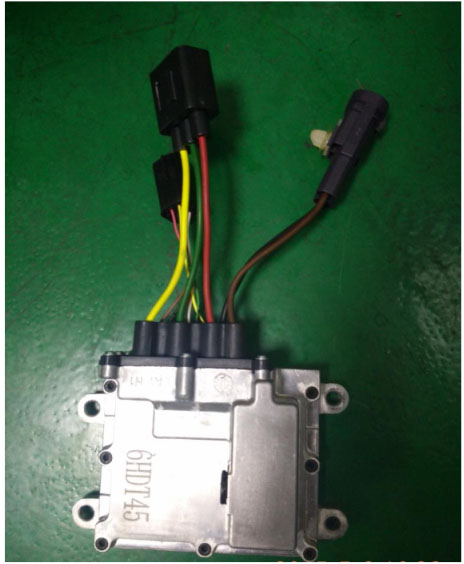

油泵电机控制器(润滑系统控制器)介绍:
维修小结:排查线路问题要逐步测量,确定数值的准确性,熟知原理,可准确判定故障。
