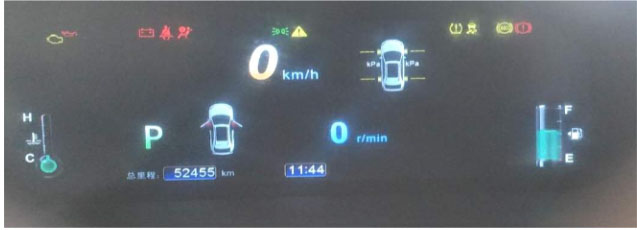

一辆比亚迪S7，该车组合仪表提示请检查车辆网络、ESP系统、胎压监测系统等，切空调不能使用，方向盘按键不能使用。
原因分析：
1、舒适网2线路故障
2、舒适网2相关模块故障
3、网关故障
维修过程：
1、根据故障现象分析：空调、胎压监测系统、多功能方向盘均为舒适网2模块；

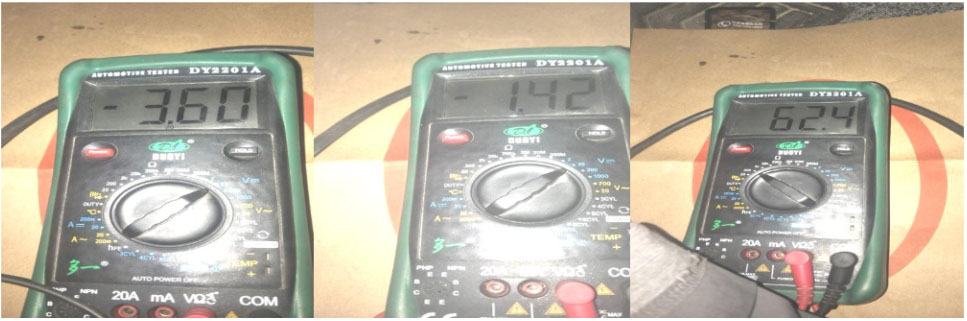

2、测量诊断接口3#和11＃端子对地电压CAN-H3.6V. CAN-L1.4V异常。3#和11＃端子之间电阻62.4欧姆正常；
3、根据测量结果分析CAN-H与CAN-L电压总和在5V左右，单个CAN电压超出标准范围，怀疑舒适网2内某个模块故障；

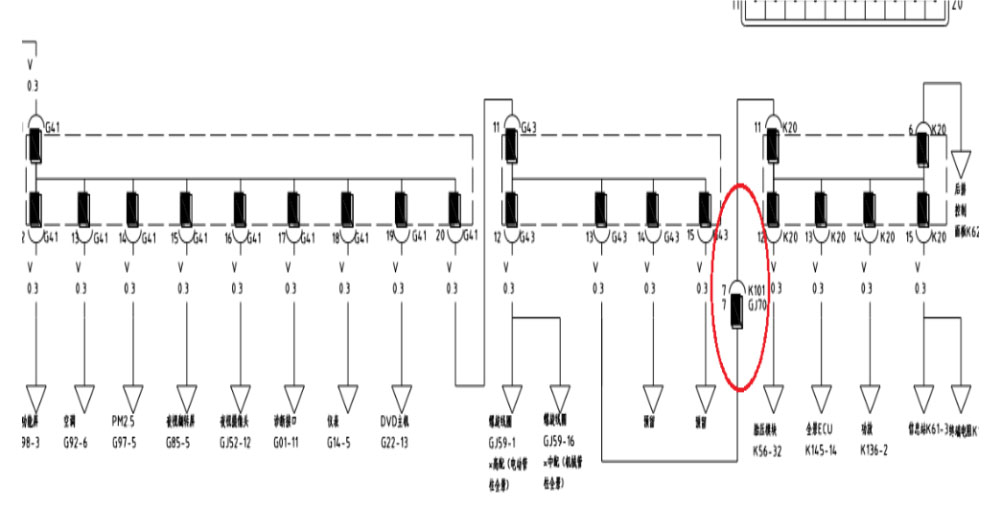

4、根据电路图首先断开GJ70与KJ101对接的接插件后故障消失；

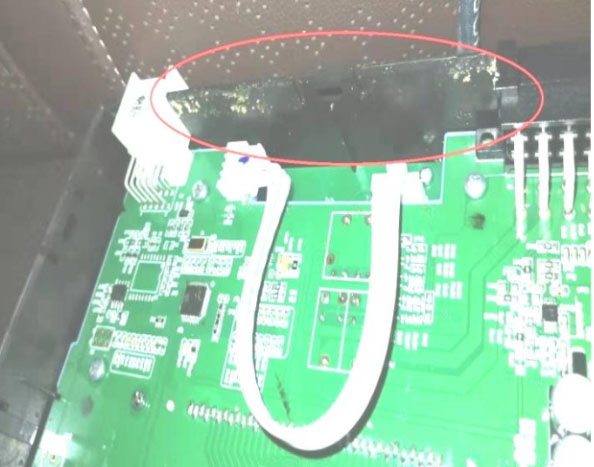

5、逐个拔掉地板线束上舒适网2模块，当拔掉后排控制面板后故障消失，测量CAN电压恢复正常，检查后排控制面板发现后排控制面板内部有不明液体导致面板损坏。
维修小结：维修车辆网络故障为常见故障，维修此类故障首先根据网络拓扑图了解故障涉及哪一个网络，根据测量结果分析故障（是对地短路还是对电源短路还是模块本身问题等），此故障由于网络涉及模块较多依次拔模块维修量较大，可根据电路图断开地板线束缩小故障范围。
