一辆比亚迪M6,该车仪表报网络故障，ABS/SVS/发动机故障灯机油灯全亮，转速不显示，车内许多功能无法使用。
故障分析：
1、某个模块导致的CAN网络故障；
2、网关故障；
3、CAN线线路故障。
排查步骤：
1、用VDS 1000扫描车辆读取故障，舒适网模块全部无法通讯。网关模块有：“B12FE:舒适网通讯故障”，初步判断为舒适网网络故障；
2、测量诊断口动力网对地电压在正常范围之内，测量舒适网电压为12.38V(为电源电压）不正常，怀疑某个模块内部故障或者CAN线对电源短路；
3、拔掉网关控制器，故障依旧；逐一拔模块测试，把所有模块拔完测试故障均无法排除；
4、拆掉仪表台并拔掉CAN网短接器，测量CAN线电压是否正常，发现G47/1有12V电源和 G47/11有5V以上电源；

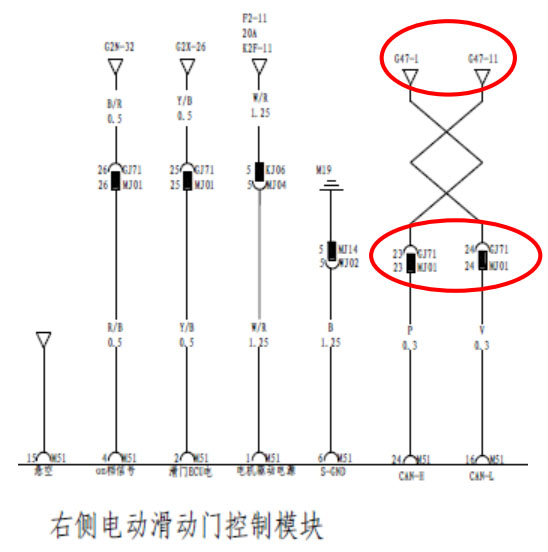

5、查看电路图发现上述异常为右滑动门CAN线，进一步排查为右侧A柱下面线束插头进水导致串电，清理插接件后故障排除。
维修小结：
1、熟悉CAN网的测量要点：电压、电阻；
2、CAN网连接的模块多，需有条理的一步步分析。
