比亚迪秦、宋、宋DM倒车摄像头花屏故障检修
来源:本站整理  作者:佚名  2020-08-24 09:23:54

 关于秦(倒车及右前影像配置车辆)、宋(倒车及右前影像配置车辆)、宋DM(倒车及右前影像配置车辆),出现倒车影像显示花屏、蓝屏等显示异常故障时,检直处理方案如下:

在检查、排除倒车摄像头插接件退针、端子变形等故障原因时,需重新插接倒车摄像头插接件,并确保牢固,同时,使用胶带缠绕插捌牛护套及线束,减少接插件摇晃、震动导致的故障。

具体操作方法如下:

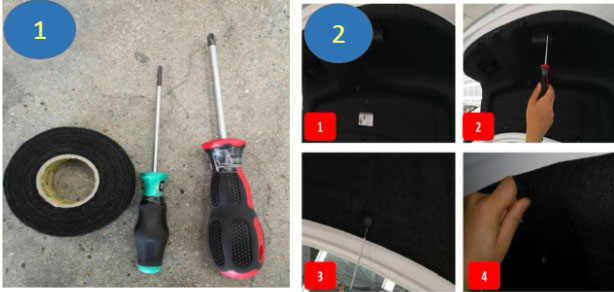

1、准备工具
2、拆除行李箱背门盖板

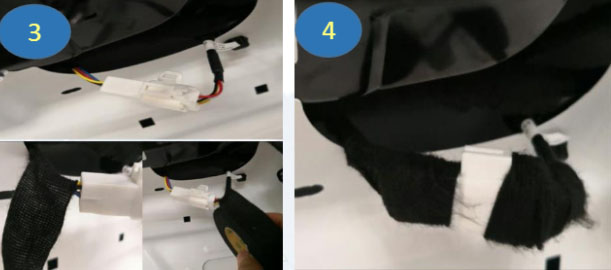

3、找到并拆下倒车摄像头接插件,检查插件针脚是否有异常(锈蚀、端子变形、灰尘等杂物),异常情况需做对应处理,无异常重新插拔接插件;重新插拔后(故圈肖失摄像头影像界面显示正常)对接插件两端进行缠绕胶带处理

注意:
<1>胶带两端到插件的距离3-5mm,且胶带需紧密编绕;
<2>保证缠绕后护套两端育淤有效减少导线在接插件中的晃动;
4、插接件组绕胶带处理后的状态如下,保留插头固定卡扣,确保插头能正常固定;
