一辆比亚迪秦ProEV,客户反映:该车天窗不能一键开启,四门升降器无法工作。
原因分析:
1、左前门升降机开关故障;
2、夭窗电机故障;
3、四门升降电机故障;
维修过程:

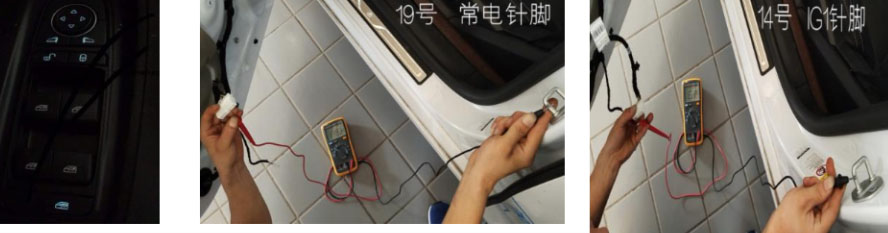

1、观察左前门开关,发现四门升降开关背景灯不亮,怀疑供电问题,测量左前升降机开关接插件T05-19号针脚有12V常电,测量14号针脚IG1电,有12VI共电压,测量接地正常;

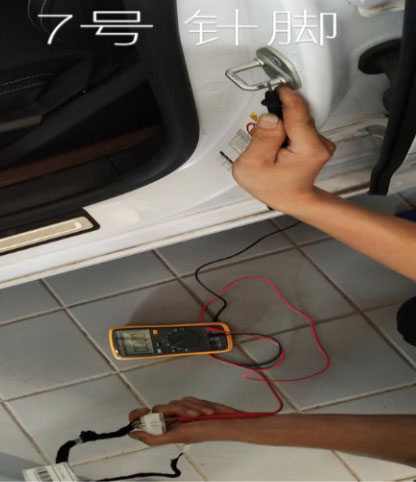

2、测量7号Lin线只有0V电压,正常Lin线电压有11V左右电压;查看电路图逐一排查与Lin线有关的电器,拔插四门电机接插件四门升降开关仍无法点亮:拔掉天窗电机接插件左前门升降开关背景灯可正常点亮四门升降恢复正常。更换天窗电机故障消除,测量Lin线电压恢复正常。
维修点评:能够运用电路图分析问题,查找问题点。
