原因分析：

1、动力电池故障；

2、配电箱故障

3、高压互锁问题

4、漏电故障。



排查步骤：

1、使用用VDS1000读取故障码为P1A6000：高压互锁1故障，再读取电池管理器数据流报高压互锁1锁止，确认故障点；

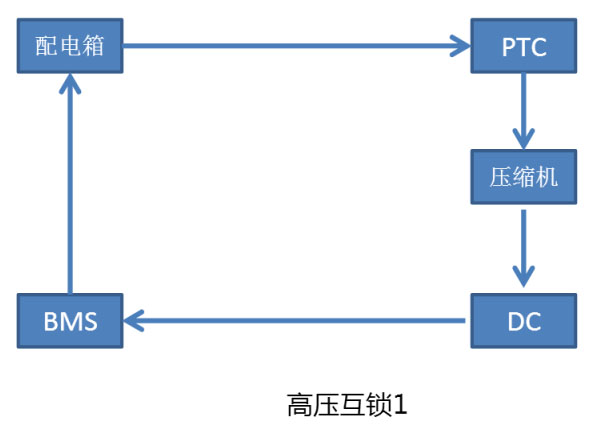

2、检查高压互锁1情况，根据高压互锁1原理，该回路由电池管理器-高压配电箱-PTC-电动压缩机-驱动控制器-电池管理器组成；

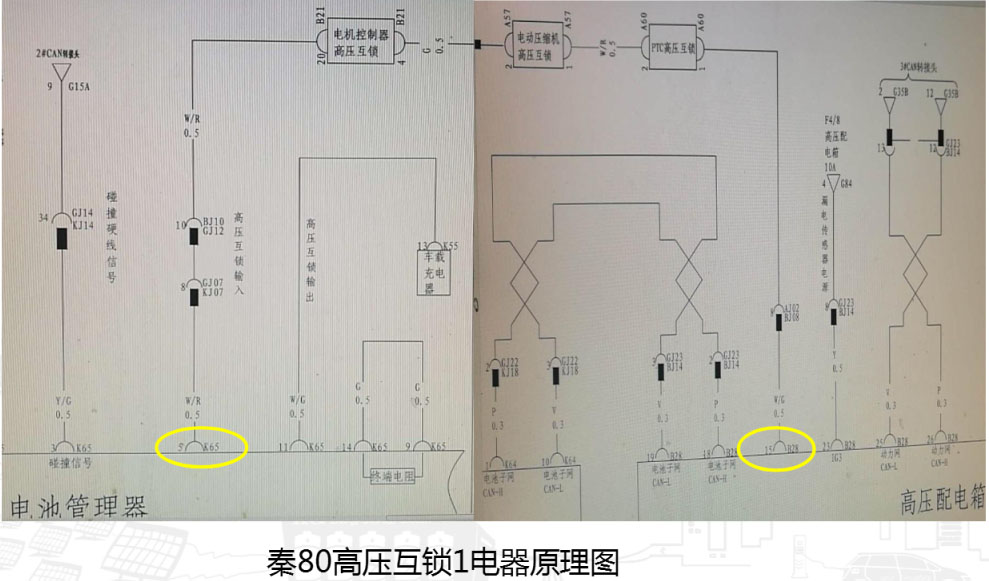

3,测量电池管理器K65/4号脚到K65/5号脚之间不导通，说明某个高压回路断开导致不导通，根据电路图依次测量了电池管理器的K65/4号脚到高压配电箱的B28/9号脚，高压配电箱的B28/9号脚到B28/15脚，未见异常，测量高压配电箱B28/15号脚PTC(A60/1）号脚之间导通，在测量PTC（A60/1）号脚到PTC高压小线上的互锁插头线束之间不导通，（轻轻一拽互锁线就断了）说明高压回路在这断了，确认为线束内部断裂导致，更换PTC高压小线故障排除；





维修小结：比亚迪秦80将电动压缩机及PTC的互锁增加到高压互锁1的机构互锁中，同时电动压缩机及PTC还保留的软件互锁，此点和15款秦存在差别，维修中注意区分。
