原因分析：

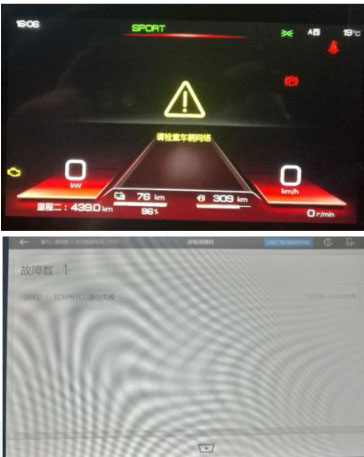

    使用VDS2100扫描车辆，发动机控制朋显示故障为：U0102 ECM与TCU通信失败，而且扫描不到TCU模块。

1、TCU模块故障或供电电源线路故障；

2、ECM模块故障；

3、ECM与TCU之间网络故障。



维修过程：

1、检查TCU供电问题，首先查看保险，F1/6,F2/34均没有烧断，测量F2/34处电压正常，通过查看电路图，又测量了BJA01的11号针脚，电压也正常，由于TCU插头位置不便于拔插将车辆拖回服务店继续检查。

2、车辆进店以后发现故障消失车辆能够正常行驶由于未处理13-I可地方故障肯定还是存在的，于是模拟故障，拔下F2/34号保险和BJA01插头仪表都会出现请检查发动机系统，应该不是这两处问题，发现单独拔下TCU插头故障与之前一样，仪表上只报请检查车辆网络，怀疑此处有问题。

3、拔下TCU插头，测量A28的9号针脚电压正常，针脚及插针也未发现异常，TCU供电应该没有问题，再次插上插头发现故障重现，怀疑应该是TCU本身问题或者线路中有虚接问题．再次拔下TCU插头测量供电，仍然没有问题，测量CAN线A28的14和15号针脚之间电阻为60Ω左右正常,CAN-H和CAN-L电压分别为2.7V和2.3V左右电压也正常。供电和CAN线均没有问题，继续测量搭铁，测量A28的8号针脚与搭铁不导通，应该是搭铁问题。

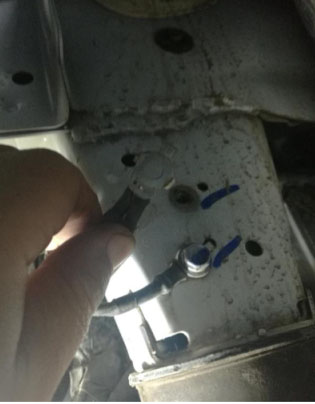

4、查看电路图搭铁点为Ea04，发现在左前纵梁上有两处搭铁点，并且一处搭铁点已经松动，把此搭铁点处理并打紧，故障排除。



维修小结：搭铁不良可能会出现各种偶发性的故障，在日常维修中也比较难排查，因此在怀疑模块问题的时候，搭铁的排查也是非常重要的。
