原因分析：

    1、PAD故障

    2、网络通信故障

    3、行车记录仪故障

    4、其他故障

维修过程：

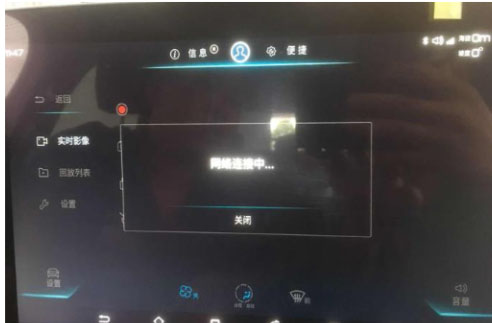

1、试车确认，PAD上的行车记录图像确属无法显示。点击实用工具-故障上报-重启多媒体故障依然存在，在进行PAD重置故障依旧。

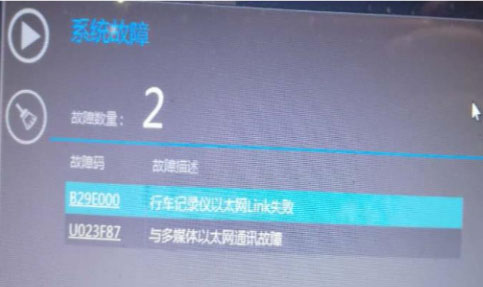

2、用VDS诊断仪查看在行车记录仪里面报故障；B29E000行车记录仪以太网LINK失败，U023F87与多媒体以太网通讯故障，后者无法删除。查看PAD右上角以太网图标丢失（如图），VDS系统无升级联想网盘也无行车记录仪升级程序。

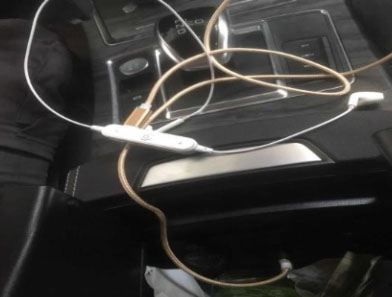

3、查看网络图以太网（行车记录仪-多媒体），拆开行车记录仪检查各电源搭铁及CAN线均正常，电路图显示P14B-2-3针脚通向USB总成系统，准备拆卸中央通道时发现USB插口上连接一条充电线正在给蓝牙耳机充电，拔掉接线并重新上电，PAD右上角显示出以太网图标，进入行车记录仪画面可以显示图像，再次插上故障再现。

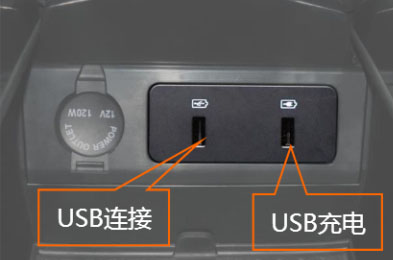

维修小结：中央置物盒里面USB接口有两个，一个是USB连接、一个是USB充电，如果有充电需求，建议连接充电接口。
