原因分析：

1、系统软件程序原因；

2、高压系统零部件故障；

3、动力电池故障；

4、线路故障。



维修过程：

1、车辆进店后故障未出现，使用VDS扫描电池管理器内存在“P1AC200高压互锁2故障“历史故障码。扫描后有程序更新，将其全部更新后清除故障码，反复试车充电正常。怀疑系统误报，将车辆交付客户，第二天客户再次反映无法充电故障，排除软件程序问题导致该故障。

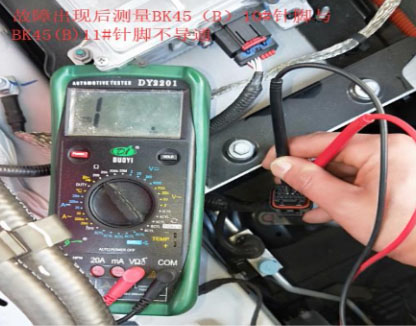

2、故障出现到达现场，检查电池管理器内再次出现“P1AC200高压互锁2故障连接充电枪观察数据流发现，高压互锁2为锁止状态，根据电路图断开电池管理器BK45 (B）口接插件，测量线束端BK45 (B) 10#与BK45(B)11#，结果为不导通。确定问题为线路或互锁引起。



3、报互锁2故障，按照以往维修经验，出现类似故障大部分都出现在接插件接触不良，或针脚退针情况，零部件及线束出现故障很少。故根据线路图优先排查所有关于互锁2的接插件检查BJK02接插件8＃针脚正常。

4、检查KB52 (B)直流互锁转接1, KB52 ( C）直流互锁转接2及高压直流接插件正常无松动退针现象检查KB52 (A）交流互锁转接正常，发现交流高压接插件未插到底，重新插到底后，再次测量BK45（B）10＃高压互锁输出线与BK45 (B)11#高压互锁输入线，测量阻值结果正常。反复多次试车故障排除。





维修小结：互锁2为硬件互锁，在处理报互锁类故障时，一定要结台电器原理图、逐步排查！不要轻易怀疑软件程序问题，避免车辆出现返修！
