原因分析：

1、后氧传感器本身故障；

2、发动机ECU故障；

3、线束故障；

4、干扰等其它原因；



维修过程：

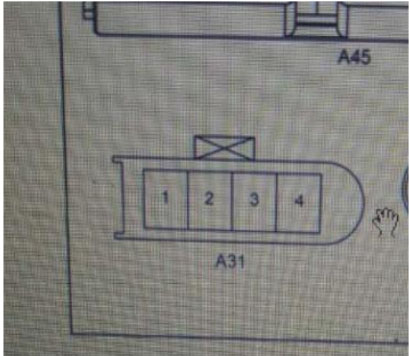

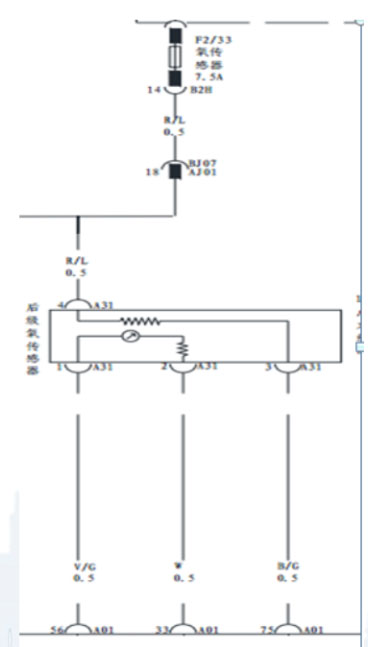

1、氧传感器一共4个针脚，4＃针脚为氧传感器加热电源线，3#针脚加热控制线，另外两个针脚为传感器信号脚（如图1），首先用万用表测量后氧传感器加热线束A31号插头的电源有12V电压，搭铁没有问题，测量氧传传感器加热电阻为9.8欧姆，未见异常，更换了一个新的后氧传感器发现故障并未排除。

2、分析线束存在故障，用试灯测量电源发现试灯正常点亮，排除电源虚电问题，测量A31号插头的1，2，3号针脚到发动机ECM的A01号插头的56、33、75号针脚线束阻止均小于1欧姆，线束检查未见异常，于是尝试更换一个发动机ECM，发现故障依然存在；

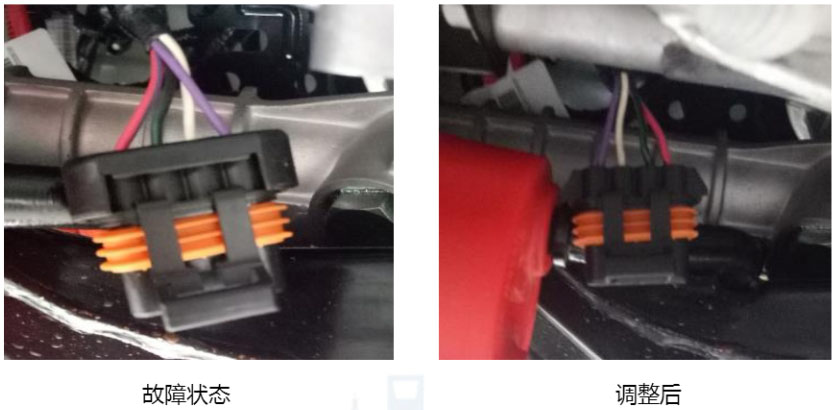

3、基本上故障点都已排除了一遍，维修有点陷入僵局，根据维修经验再次回想传感器及Ecu出现问题的可能性较小，再次观察电路图看是否有地方遗忘，在看到A31号插头时突然发现故障车上的线束颜色与电路图上的线束颜色编号完全相反，挑出针脚重新装配后故障排除如下图；



维修小结：此案例中在测量低压线束时只对应线束的颜色来测量而忽略了电路图所示的针脚编号及对应颜色，导致维修中走了弯路。希望大家在维修此类线束问题时一定仔细观察线束颜色顺序，并熟悉电路图更快更有效的排除故障。
