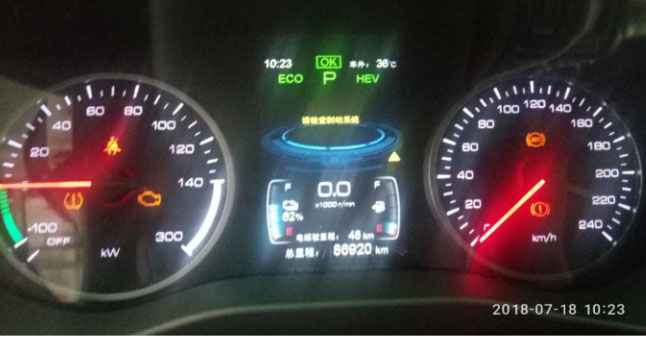

一辆秦80，仪表提示“请检查制动系统“、“请检查ABS系统“、”请检查车身网络”等，但可正常上OK电，且EV和HEV模式能正常切换。
原因分析：
1、车身网络故障
2、网关模块故障
3、线束短路。
排查过程：
1、连接VDS无法与车辆通讯，初步判断为车身网络故障；
2、测量诊断接口16号针脚有12V电压，3和11、6和149和10、12和13号脚均有2.5V左右电压，数值正常。4、5号脚对地电阻小于1Ω，数值正常。
3、断州氏压电池负极后，分别测量3和11、9和10、12和13号脚之间的阻值为60Ω左右，数值正常；但在测量6和14号脚之间阻值发现，仅有9.17Ω，故障点缩小至ESC网。
4、查看电路图并结合故障现象，由于
EPB模块单独一路并进3＃转接头，按由简及难的策略，拔掉
EPB模块插接件测量ESC网终端电阻仍为9.17Ω，排除
EPB模块。
5、结合电路图ESC模块与R-
EPS模块共用BJ10/GJ12插接件，测量BJ10端18、19号脚之间仍为9.17Ω，因R-
EPS插件B32易于插拔，决定先断开该插件。

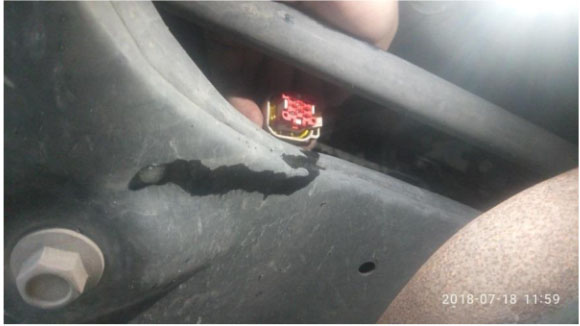

6、拔下B32发现有水渍流出，因前两日有降雨，怀疑车辆涉水导致。处理插头重新安装后，仪表故障提示解除，VDS可正常诊断车辆，故障排除。
维修小结：遇到车辆网络故障时，不要盲目倒换模块，需通过故障现象结合电路图快速缩小故障范围，提高诊断效率。
