比亚迪速锐无法启动故障检修
来源:本站整理  作者:佚名  2020-10-23 09:22:58

 一辆比亚迪速锐,该车无法启动,仪表上显示“请检查多媒体系统”;可应急启动。

原因分析:
1、电瓶电压不足;
2、多媒体故障;
3、多媒体连接线路故障;
4、网关故障。

故障排查:
1、测量蓄电池电压,显示12.76V,用蓄电池检测仪测试,显示:“蓄电池需更换“,倒换一块新蓄电池到车上,故障依旧。虽然蓄电池有故障,但是车辆故障不是蓄电池引起。

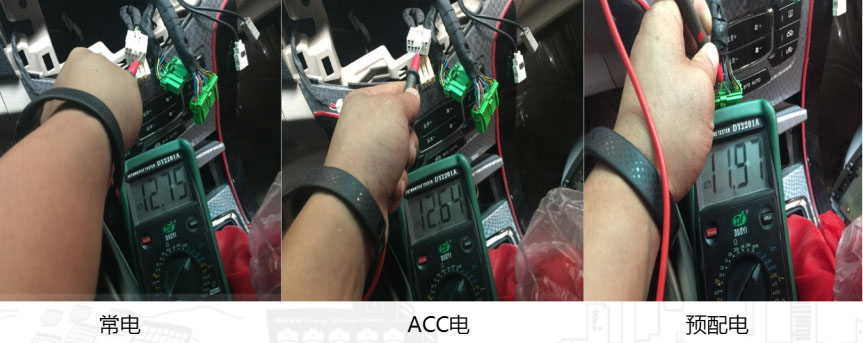

2、拆掉多媒体,依据电路图测量多媒体连接线,电源线常电、ACC电、预配电、搭铁都正常。

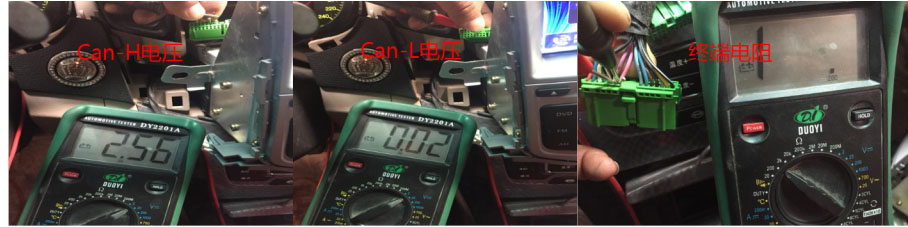

3、测量多媒体Can线电压及终端电阻,如图:

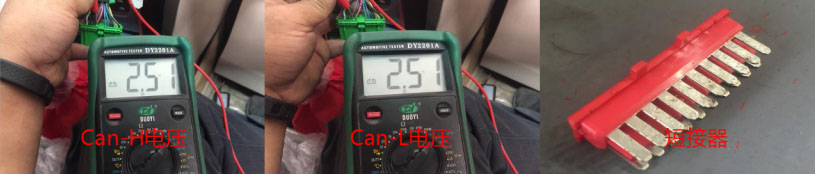

4、Can-L线路电压和终端电阻均不正常。说明Can-L线路存在断路或者虚接。拆开仪表台检查线路的上游Can线短接器,发现短接器针脚有白色物质,清理掉之后测量Can线电压在2.5V左右,终端电阻67Ω。车辆恢复正常,故障排除。
维修小结:速锐车型具有多媒体防拆认证,出现此类问题时首先需要确认是否存在改装;如果多媒体没有改装,则主要确认多媒体、仪表之间的Can通讯问题,不要盲目换件测试。
