一辆比亚迪秦EV,该车仪表显示请检查制动系统,踩制动踏板偏硬。
原因分析:
1、低压线路故障
2、电动真空泵及制动主缸故障
3、管路故障
故院排查:
1、VDS扫描,读取故障码为U016400、B114B00:真空系统失效;
2、读取主控
ECU数据流发现真空压力值为7Kpa,真空压力报警显示严重报警;
3、查看电动真空泵工作情况发现电机有时工作有时不工作(工作时大概运转3S左右会停止,有时电机转速会很慢);
4、万用表测量电动真空泵电机正负极电压为13.84v,倒换电动真空泵测试故障依旧,因倒换后故障还是存在,怀疑万用表测量电压存在虚电现象后用灯泡试电笔测量电动真空泵电机正负极发现灯泡亮度发暗,怀疑有可能是接地不良;

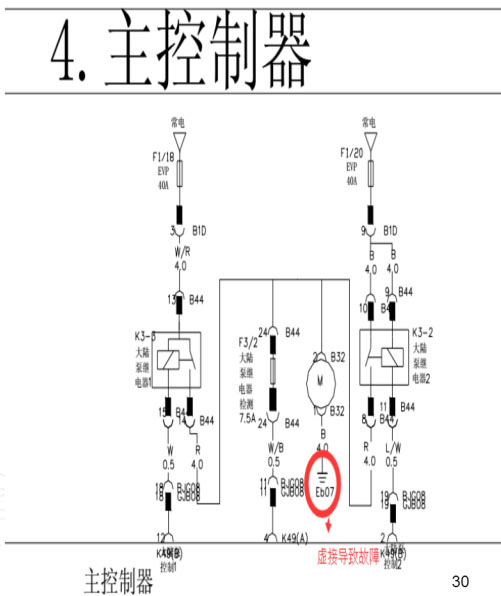

5、查看电路图发现电动真空泵电机负极接地点为EB07,检查发现接地点存在虚接,打磨处理后故障排除(据了解该车前期出过事故,搭铁点存在喷漆时原子灰未处理干净)。
维修小结:万用表测量原件供电时可能不能排除虚电现象,此时可使用试灯来确认。
