比亚迪秦仪表会提示热管理系统故障检修
来源:本站整理  作者:佚名  2020-10-25 08:51:52

     一辆2017款比亚迪秦,客户反映:该车行驶一段时间后,仪表会提示热管理系统故障:


原因分析:
    1、压缩机故障;
    2、冷媒缺少或空调管路堵塞故障;
    3、电子膨胀阀或线束故障;

维修过程:

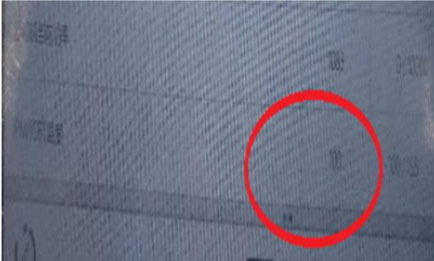

    1、车辆到店后试车确认,冷车情况下无异常,EV模式行驶20KM左右,故障再现。用诊断设备读取电动压缩机故障码为:压缩机内部温度异常,其中IGBT/工PM温度达到100度。电池冷却管理器数据流中电子膨胀阀开度为38,板换出口冷媒压力0.27兆帕,电池冷却系统开启状态显示为运行:
    2、尝试打开车内空调发现,压缩机温度迅速下降,空调制冷正常,仪表上故障消失。
    3、综上分析,当打开车内空调以后,空调系统工作正常,说明电动压缩机、管路及冷媒加注量没有问题。但当EV模式行驶20KM电池水冷系统开启以后,却因压缩机温度过高引起报警,怀疑是板换处空调管道堵塞或电子膨胀阀实际并未打开;

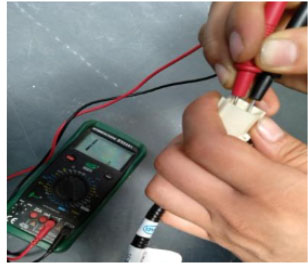

    4、进一步确认电子膨胀阀,根据电路图测量电子膨胀阀阻值发现3号针脚与其他几个针脚阻值都无穷大(正常应该在43欧姆之间),判定电子膨胀阀故障,更换电子膨胀阀故障排除。

维修小结:遇见此故障需结合数据流通过系统的控制原理综合分析,逐步解决。
