一辆比亚迪秦EV 450,该车无法直流充电,仪表显示“充电连接中,请稍候……”。
原因分析:
1、直流充电桩故障;
2、直流口至BMS之间CAN线连接故障;
3、BMS故障;
4、高压电控内部故障(升降压系统、直流充电接触器等)。
维修过程:
1、经检查试车故障存在,由于插枪后仪表上正常显示充电诈接指示灯,提示“充电连接中,请稍候……”,可以明确CC1、CC2信号及双路电等正常;

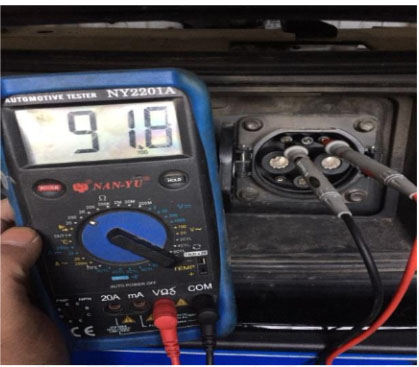

2,考虑BMS和直流充电桩之间CAN交互未完成,测量直流充电口上S+、S-之间电阻为91Ω(正常为120Ω),说明异常;
3、测量电池管理器BMC02插接件14号(CAN-H)、20号(CAN-L)针脚到直流充电QS+、S-分别导通,且无短路,说明线束正常;
4、拆下BMS,测量BMS端的BMC02的14号、20号依旧是91.6Ω,说明为BMS内部故障,更换BMS测试故障排除。
维修小结:对于直流充电故障检修,掌握首流充电控制流程可以减少不必要的检测步骤,提升维修欢率。
