一辆比亚迪秦,客户反映:该车行驶5%电量时,发动机一直来回启动熄火,SVS灯亮后直接跳至EV,没有HEV模式。
原因分析:
1、变速器系统故障;
2、电机电源模块故障;
3、CAN网络通信故障;
排查过程:
1、把车辆电量放至5%试车确实存在。此时SVS幻亮直接跳至EV模式,没有HEV模式,发
动机一直熄火启动;
2、用VD51000检测各模块,没发现异常,在P档时检查模式开关没有异常;
3、再次试车确认,当SVS灯点亮时,变速箱内部报出故障码:P1740:油压过低(当前)。读取

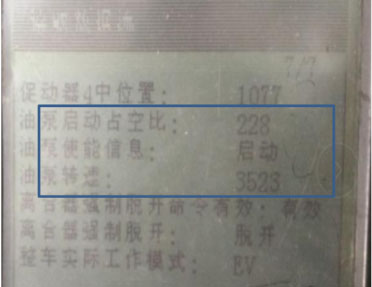

数据流,油泵供给压力为3.2M PA,异常。读取油泵信息:油泵使能信息为启动,油泵占空比为228,油泵转速一直3523不会停止,占空比、使能、油泵转速三个均已经相互对应,排除电机电源模块故障。因油压一直上不去,怀疑为电液模块本身内部泄压导致,更换电液模块试车故障排除。
维修小结:油泵工作时,TCU发送占空比、使能信息信号给电机电源控制模块,由电机电源控制模块根据TCU信息控制油泵运转,并将油泵转速信号反馈给TCU。如果占空比、使能信息、油泵转速在
数据流中均可以读取,说明与电机电源模块及线束就没有关系了,为电液模块泄压所致。
