原因分析：

1、高原系统故障；

2、电池故障；

3、互锁或漏电故障；

4、线束故障。



排查过程：

1、用VD51000读取故障码为高压互锁1故障，怀疑高压互锁有短路情况；

2、查看线路图，得知电源管理器的接插件K64-1为高压互锁输出信号，K65-7为高压互锁输入信号。

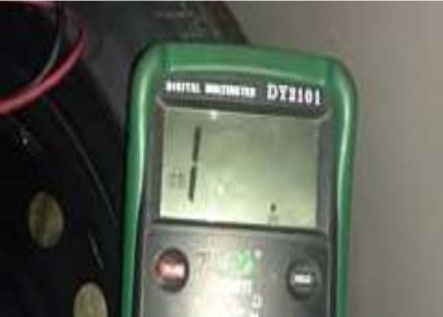

3、用万用表测量K64-1针脚和K65-7之间电阻值为无穷大，按照线路图，用万用表一端接K64-1针脚、另一端接B21-4针脚，发现阻值导通（排除高压配电箱和维修开关故障）。再用万用表测量B21-20针脚和K65-7之间的阻值也是导通（排除低压线路故障），由此判定为电机控制器故障。

4、更换驱动电机控制器，故障排除。



维修小结：2015款秦互锁1回路如图所示，检查互锁故障时，了解清楚结构，进行回路测量道通行，是一个比较好的办法。
