比亚迪秦EV行驶中仪表提示请检查制动系统
来源:本站整理  作者:佚名  2020-11-11 10:25:46

 一辆比亚迪秦EV 300,该车行驶中仪表间歇提示“请检查制动系统”。

压因分析:
1、真空泵保险及低压线束故障;
2、主控制器故障;
3、真空泵及继电器故障;
4、真空助力器及真空硬管单向阀故障。

维修过程:

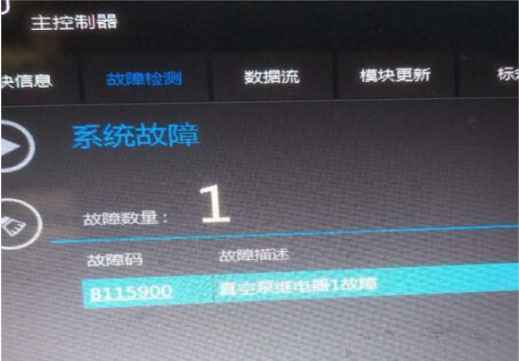

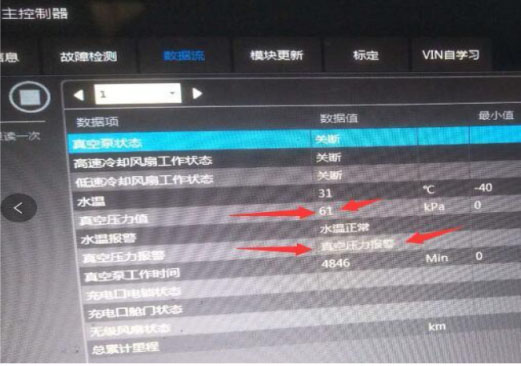

1、车辆上电后多踩制动踏板几次,仪表提示“请检查制动系统”,使用VDS扫描没有升级项,查看主控制器模块报B115900:真空泵继电器1故障,查看主控制器数据流真空压力值61kpa偏低,在真空压力低时真空泵间歇工作异常。

2、根据电路图测量真空泵继电器1 B44/15号脚到主控制器G49B/12号脚线束导通阻值正常真空泵继电器2 B44/11号脚到G49B/2号脚线束正常。在测量继电器1 B44/13号脚电压12V,拿试灯测试时试}7不亮异常。测量继电器2常电电压正常.查看真空泵1继电器常电F1/18保险片异常由于保险片退针没有插接到位有烧蚀现象,处理保险座并更换新保险片后试车,故障排除。

维修小结:维修电器类故障应多结合电路图资料和控制逻辑进行理论分析,这样才有清晰排故思路,提升一次修复率。
