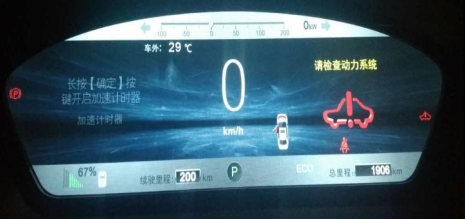

一辆比亚迪秦EV,该车无法上OK电,仪表提示“请检查动力系统”。
故障分析:
1、动力电池及BMS故障;
2、高压配电箱故障;
3、线路故障。
维修指导:

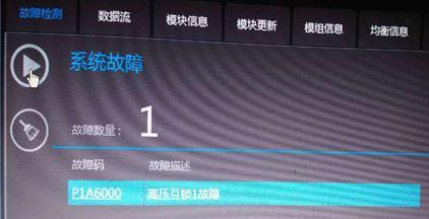

1、 用VDS1000对整车扫描, 读取到BMS中报“高压互锁1故障” ;
2、确认是互锁回路出现断路导致还是BMS内部故障误报,即测量BMS的BMC01-1针脚( W线)与BMC02-7针脚( W线)是否导通,结果为导通,判定为BMS内部故障;
3、更换BMS并根据原车BMS进行容量及SOC标定后,试车故障排除。
维修小结:
1、对于高压互锁故障,首先确认是真互锁还是BMS误报:通过测量BMC01-1针脚( W线)与BMC02-7针脚( W线)是否导通来确认;
2、更换电池管理器,需要根据原车BMS进行容量及SOC标定。
