故障现象:一台比亚迪e5 车辆仪表报“请检查制动系统”,但车辆制动正常。
原因分析:
1、 制动信号及主控制故障;
2、线路故障;
3、其他故障。
维修过程:
1 、用VDS检测主控制器内报: B115B00 真空泵继电器1、 2故障,且车辆在任何档位真空泵都一直工作(表示继电器一直处于吸合状态)。
2 、倒换K3-2和K3-3真空泵继电器故障依旧,因继电器信号是从主控制器发出,所以可以看出是继电器信号脚串电或主控制器故障导致。
3 、测量K3-2和K3-3 11号和15号信号针脚电压异常,一直在2~5v跳动(正常电压应在8.5V左右,上电为12V左右),继电器信号电压是从主控制器发出,倒换主控制器故障依旧。

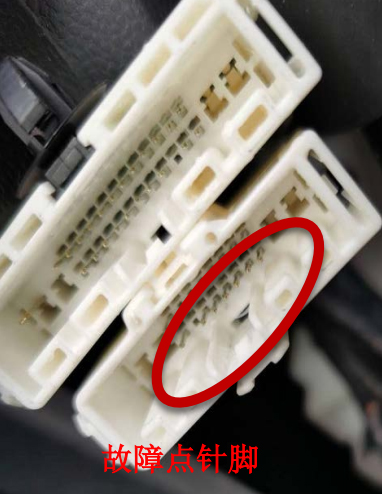

4 、排查线路,通过电路图看K3-2和K3-3继电器信号都在经过BJK01接插件, 在检查BJK01接插件时,发现内有水渍且有轻微氧化痕迹, 用酒精清理吹干后故障排除。顺线束往上检查发现有水渍痕迹,仔细检查车辆无漏水点, 分析认为是车窗未关好导致。
案例点评:平时能够留意关注细节,遇故能够结合电路图快速准确排查问题。
