故障分析：

1、线路故障；

2、电池包故障；

3、其他高压系统故障。



排查步骤：

1、 使用 VDS 扫描不到任何系统，测量各个网络的电阻，发现动力网电阻为 3.0Ω异常，确认动力网出现故障导致。

2、 查看网络拓扑图，对动力网上的 EPS、 SAS、档位传感器， 8 寸 PAD、整车控制器、充配电、驱动电机控制器、 ESP、 BMS 模块逐个断开插头测试，电阻仍然显示异常，测试终端电阻阻值无异常，怀疑线束故障，测量两根线对地阻值为无穷大，说明对地不短路。电阻阻值为 3.0Ω，说明 CAN-H 跟 CAN-L 互相短路。

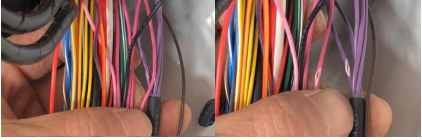

3、 对动力网线束插接件分段测试，当拔掉仪表线束对接前舱线束时，测量阻值恢复正常，说明仪表线束和地板线束无异常，前舱线束存在异常，重新插上插接件，摇晃前舱配电盒附近线束时阻值有时恢复正常，经检查发现前舱线束 CAN 分接线 1cm 处， CAN 高，CAN 低粘连导致阻值异常，此处应为线束加热绝缘热熔管时过热导致，更换线束后故障排除。

维修小结：结合电路图，理清维修思路，线路检查测试一定要细心。
