故障描述:仪表显示 EV 功能受限,低压供电系统故障,车辆进店 VDS 检测车辆 BMS 报: P1DA116DC-DC 高压互锁故障、 P151200 车载充电器高压互锁故障。
故障分析:
1、 BMS 故障;
2、 DC 输入母线端子故障;
3、 DC 保险故障;
4、 DC 故障。
排查步骤:

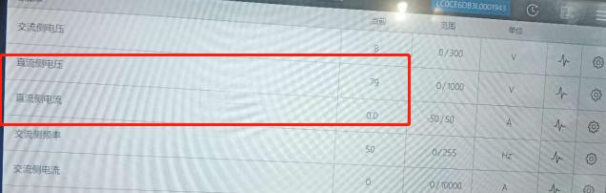

1、 BMS 报单独互锁故障是高压用电器收不到母线电压报出的软件互锁。 VDS 读取

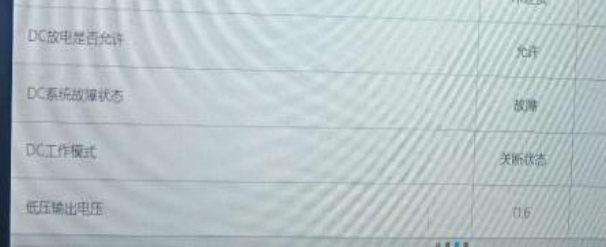

数据流充配电三合一直流侧电压 79V, DC 系统故障状态为故障、 DC 工作模式为关断状态,车载充电器 224V,以上两系统均不正常。读取其他高压用电器
数据流母线均为电池包电压,系统正常。

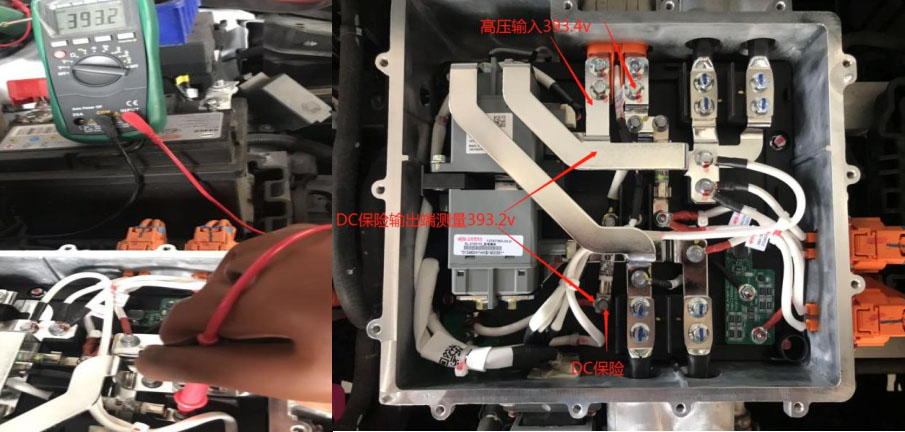

2、 打开充配电盖子测量高压电池包输入至三合一电压为 393V,测量 DC 保险丝输出电压也为 393V,故保险正常。
3、 DC-DC 输入电压正常, DC-DC
数据流读取电压数据不正常,判断为充配电三合一内 DC-DC
内部故障。更换充配电三合一故障排除。
维修小结:对此次故障,一定要熟知其工作原理。解析数据测量值,运用电路原理图进行测量排除相关部件。
