原因分析：

1、 近光灯故障；

2、 灯模组故障；

3、 线路故障

维修过程：

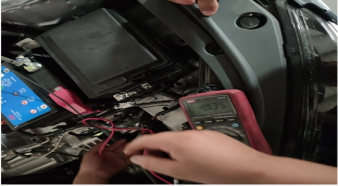

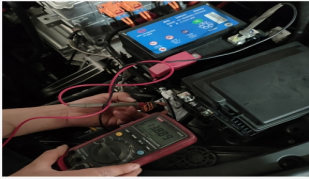

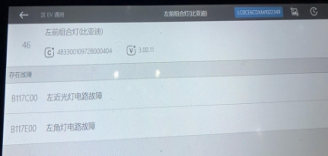

1、 故障描述:客户反馈左前组合近光灯不亮， 组合仪表报： 请检查前照灯系统， 读取左前组合灯光模块报： B117C00 左近光灯电路故障， 检查保险未烧蚀， 测量左前组合灯光模块B05-1 供电 12V、 搭铁正常、 测量 B05-6 和 B05-7CAN 线 2.2V 和 2.7V、 测量 B05-4 近光灯输入信号 5V 正常， 对比右前组合灯光模块 B06 供电搭铁信号正常， 判断左前组合灯光模块故障；

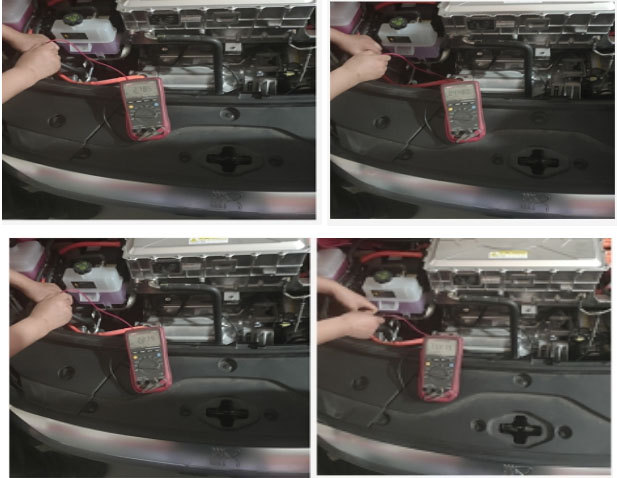

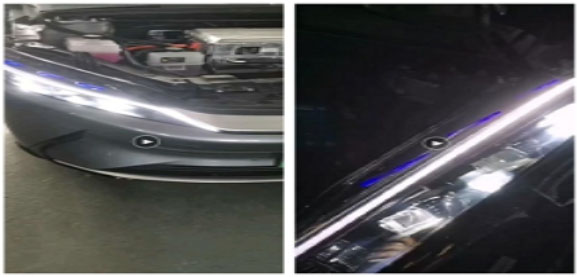

2、 扫描组合开关 3.00.01 升级到 3.00.02 后发现右前组合近光灯常亮， 开启右前组合近光测量 B06 供电搭铁 CAN 正常， 组合开关未开启右前组合近光灯， 测量 B06-4 右前近光输入信号无 5V， 但是 B06 插头插回右前组合灯近光常亮， 查看组合仪表灯光标志正常的， 判断右前组合灯模块故障， 更换左右前组合灯后近光灯常亮， 组合仪表也无前照灯系统报警， 怀疑是升级组合开关程序问题， 申请定向烧写 3.00.01 程序故障依旧， 倒换组合开关故障排除；









维修小结：

1、 根据故障码和测量数据为依据， 综合分析故障部位， 快速解决车辆故障， 以避免走弯路；

2、 本车原本是一个近光故障， 升级后出现另一个故障， 导致误判右前组合灯， 没有及时倒换组合开光测试， 后期加强类似故障分析和判断， 以免给客户带来维修时间长和投诉。
