原因分析：

1.发动机电脑板供电电源故障；

2.CAN网络故障；

3.其他模块干扰故障；

4.发动机电脑本身故障；

维修过程：

1、车辆进店检查，车辆有启动信号，起动机正常工作，发动机无法启动，用诊断仪扫描读取故障码，发现诊断仪无法扫描到发动机电脑，读取变速箱系统故障U1701 TCU与ECM失去通讯，同时检查多个模块均与发动机电脑失去通讯，初步判定发动机电脑供电电源或CAN线，或者发动机电脑本身故障。

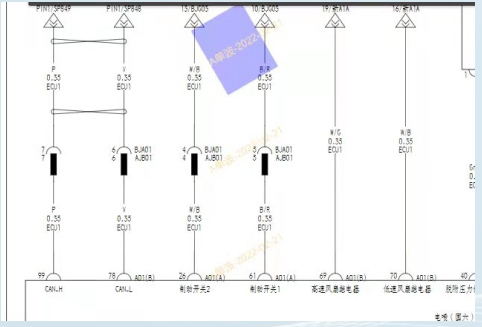

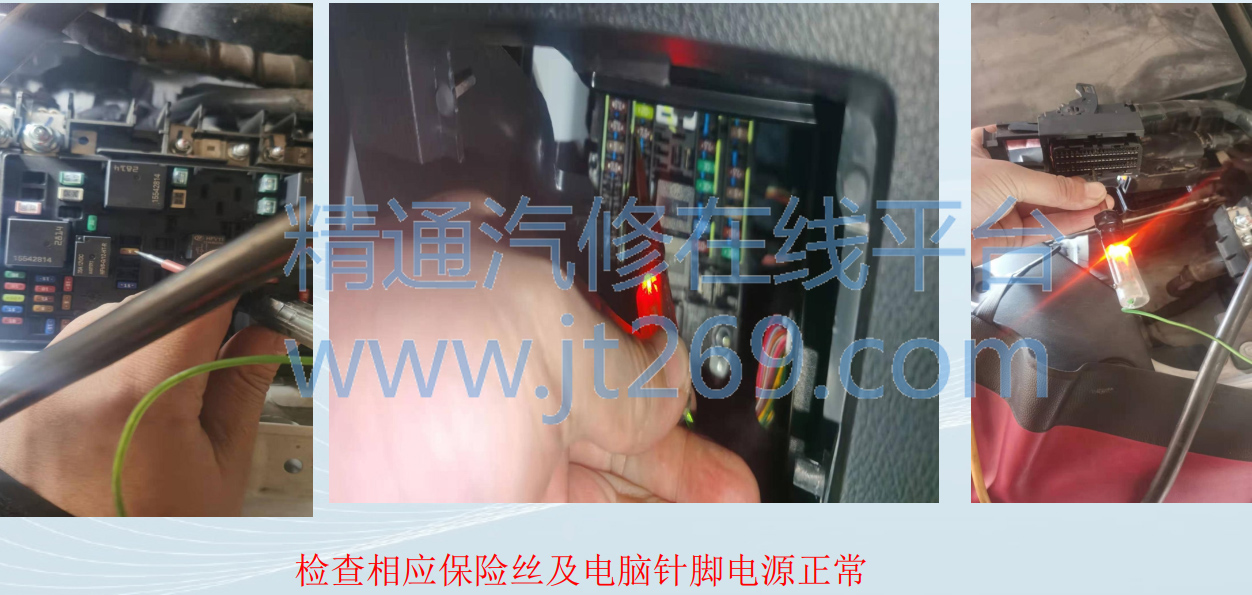

2、根据电路图检查前舱保险盒F1/20保险正常， 检查仪表板配电盒F2/31保险正常， 根据电路图提示断开发动机电脑插头检查92号93号针脚电源电压正常， 现在可以排除发动机电脑版供电问题， 把重点放在CAN网络问题。

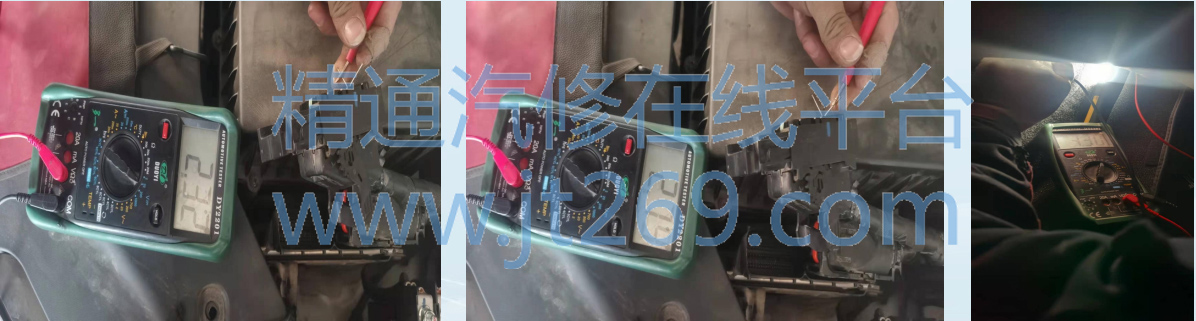

3、检查发动机CAN线电压，在断开发动机电脑端测量CAN电压为2.3V和2.7V电压正常，连接发动机电脑后在诊断口测量为3.3V电压偏高，断开发动机电脑版电压恢复正常，故判断为发动机电脑版故障导致网络异常，更换后故障排除。





案例点评：

1、在涉及维修某个模块不能工作时利用电路图快速确认供电电源、搭铁及网络通讯电压电阻，可快速锁定故障。

2、正常CAN线电压为2.5V，该车测量CAN线电压达到3.3V，CAN网络电压不正常，经确认为发动机电脑板内部异常导致。
