原因分析:

1、PAD故障

2、主机故障

3、仪表故障

4、线路故障

5、其他模块影响

维修过程:

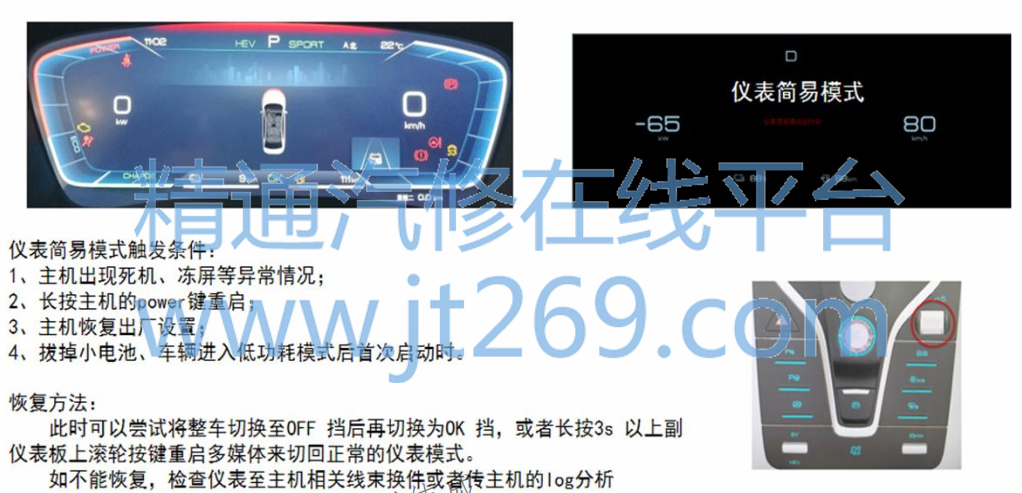

1、首先查看原理图（如下），可以理解为仪表是主机的其中一个显示屏，和PAD为并联关系，在主机出现问题时，为了不影响行驶时车速和电量等信息读取，仪表会进入简易模式运行。

2、此车刚上电时是正常的，过几分钟后就会出现多媒体重启现象并一直卡在波浪界面，仪表的简易模式为多媒体没有正常运行导致；

3、查看多媒体重启原因为无线充电模块，后空调面板锁，后面板自动锁定，多媒体版本也是最新版本。

4、通过电路图得知，三个故障的CAN都是通过右域控G86(H)9 号针脚、10号针脚，首先测量CAN 线电压为正常车辆并对比无异常，怀疑是某个模块干扰引起，分别倒换主机、仪表 PAD显示屏，故障现象依旧，断开旋转电机，无线充电器，空调后控制屏等故障依旧，最后把USB断开后多媒体恢复正常。

5、取出SD卡测试故障没有复现，更换其他品牌行车记录仪SD卡，故障排除





维修小结:行车记录仪SD卡有时候会影响多媒体主机重启，并卡在波浪界面，希望大家少走一些弯路。
