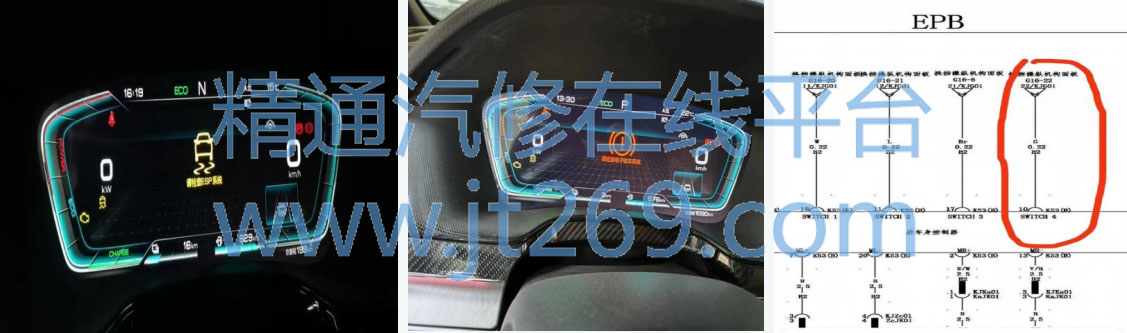

故障现象:客户反应车辆停放一晚后,启动时仪表偶发性显示“请检查电子驻车系统,请检查”ESP系统”, 有时车
原因分析:
1、后域故障
3、相关线路故障
4、相关程序故障
维修过程:
1、车辆到店后试车故障未现,用VDS2100读取系统后域报C117009
EPB开关故障,U041681 接收到ESP的无效信息故障,均为历史故障,读取后域
数据流发现拉起
EPB与松开
EPB时状态都显示正常,但是按下
EPB开关时无任何反映(异常),为了验证故障,对比正常车辆按下
EPB开关时
数据流显示释放状态,根据故障码以及故障现象更换了
EPB开关面板,交车后两天客户反映故障再次出现。
2、再次邀约客户进店,用VDS2100读取系统后域报C117009
EPB开关故障,U041681 接收到ESP的无效信息故障,故障依旧,客户反馈出现故障时多次为洗车后或者下雨后出现,怀疑后域故障,与试驾车倒换了后域,洗车后试车,大概行驶40分钟左右故障复现。

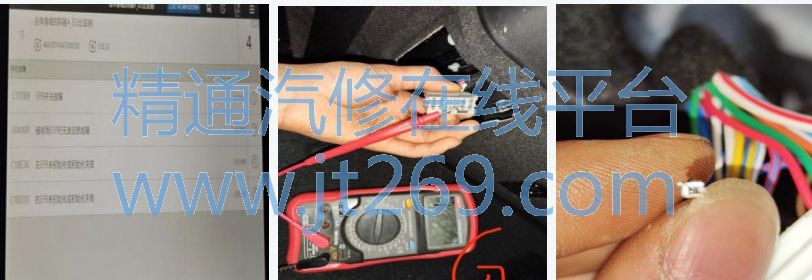

3、根据故障码及原理图,更换相关的部件故障依旧,现在只剩下线束,查看电路图逐步排查,拆卸中央通道排查
EPB开关面板至后域线束 ,当排查到G16-22号针脚与K53(B)10号针脚时发现不导通,为了验证故障飞线测试故障排除,然后逐步排查线束,当拔开KJG01插接件时,发现22号针脚孔大,处理针脚后试车故障排除。
维修小结:排查线路问题时,需结合车辆原理图逐步排查,避免盲目换件带来的备件积压,遇到偶发性故障还可以逐个断开相关保险以及相关针脚模拟故障,可快速找到故障点
