故障描述:将灯光开关打到自动模式下, 夜间灯光无法自动开启。
故障分析:
1: 组合开关故障
2: 四合一传感器故障
3: 控制线路故障
排查步骤:
1.将灯光开关打到自动模式, 仪表提示自动灯光开启, 排除组合开关故障
2.用毛巾遮挡住四合一传感器, 发现自动灯光无反应, 大灯无法自动开启
3.拔掉四合一传感器插头, 测量四合一传感器供电, 搭铁, 信号线均正常, 倒换四合一传感器故障依旧
4.又重新测量四合一传感器电压, 信号, 搭铁, 发现四合一传感器1号脚电源线没有电压, 第一次测量有电压, 第二次测量没有电压, 怀疑是线路虚接导致

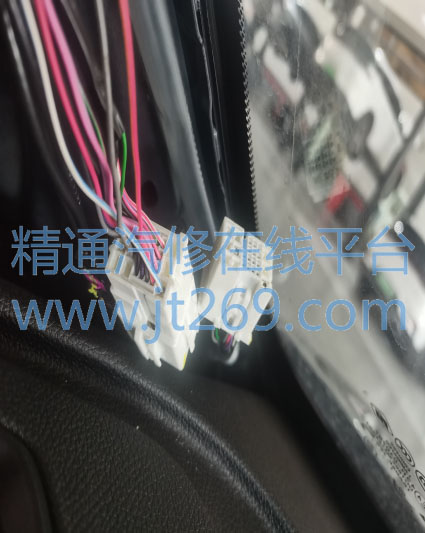

5.查看电路图发现IF11组合开关保险丝给四合一传感器提供电源电压, 中间经过GJP01插头(安装位置左A柱饰板里面) 到四合一传感器, 晃动GJP01插头仪表小灯指示灯点亮, 近光灯开启, 检查GJP01插头10号针脚, 发现针脚松动, 晃动针脚近光灯开启, 再次晃动近光灯关闭, 处理针脚, 故障排除
维修小结:处理此类问题需要我们熟识电路图, 才能准确找到故障点
