全新一代比亚迪唐DMi组合开关和方向盘按键无反应
来源:本站整理  作者:佚名  2024-06-04 09:33:43

故障描述:车辆灯光系统无法开启, 雨刮开关方向盘按键无反应, 仪表提示车道保持功能受限,车道偏离功能受限, 盲区监测功能受限

故障分析:
1: 组合开关故障
2: 左域模块故障
3: 控制A邓伟威 线路故障
排查步骤:
1.测量组合开关CAN线, 供电, 搭铁发现无电源输入。

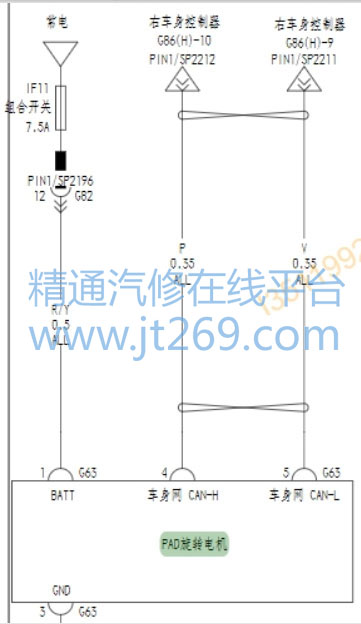

2.查看电路图发现由仪表配电盒组合开关7.5A保险丝提供电源, 查看是保险丝熔断导致组合开关无电源输入, 重新插入保险丝再次熔断, 查看电路图发现保险丝给多个模块提供电源
3.将所有控制模块插头拔掉, 逐一测试, 把PAD旋转电机插头插入, 仪表配电盒组合开关7.5A保险丝熔断, 怀疑PAD旋转电机模块内部故障导致保险丝熔断, 更换PAD旋转电机模块故障排除





维修小结:处理此类问题需要我们熟识电路图, 才能准确找到故障点

关键词:比亚迪唐
