比亚迪元EV(EB)直流无法充电
来源:本站整理  作者:佚名  2024-06-04 09:40:24

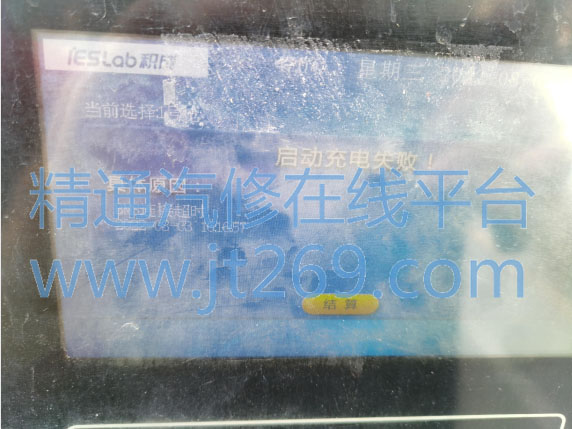

故障描述:一辆比亚迪元EV(EB)车型客户反应车辆直流无法充电, 直流充电桩显示启动失败原因为: BMS连接超时。 尝试过多个品牌的直流桩均无法充电, 交流充电正常。

故障分析:
1.充配电总成故障
2.直流充电口故障
3.相关线路故障
排查步骤:
1.车辆进店检查故障确实存在。 插抢后仪表充电连接指示灯( 红插头) 可点亮, 说明CC1, CC2通讯正常。 根据直流充电信号确认过程: 即插枪后充电柜检测到CC1有1千欧电阻确认枪插好;充电桩发出唤醒信号给至 BMS, BMS发送报文至 BCMBCM 控制吸合 IG3 继电器。 电池管理器被唤醒工作,车辆检测到CC2有1千欧电阻后确认充电柜连接正常; 电池管理器控制点亮仪表充电连接指示灯并与直流充电柜进行 CAN 通讯, 通讯无异常后, 直流充电柜输出高压电为车辆充电这一流程分析, 充电连接指示灯( 红插头) 点亮说明电池管理器与直流充电柜进行CAN通讯之前的步骤都已完成。
2.结合充电桩显示启动失败原因为: BMS连接超时, 初步分析为CAN通讯问题。 用万用表测量直流充电口S+(CAN-H)与S-(CAN-L)电压发现, S+对地电压为2.327v( 正常) ; S-对地电压为10.8mv( 异常) 。

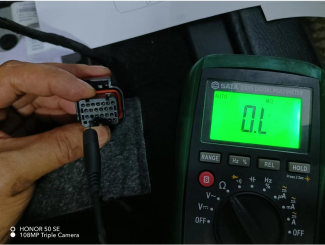

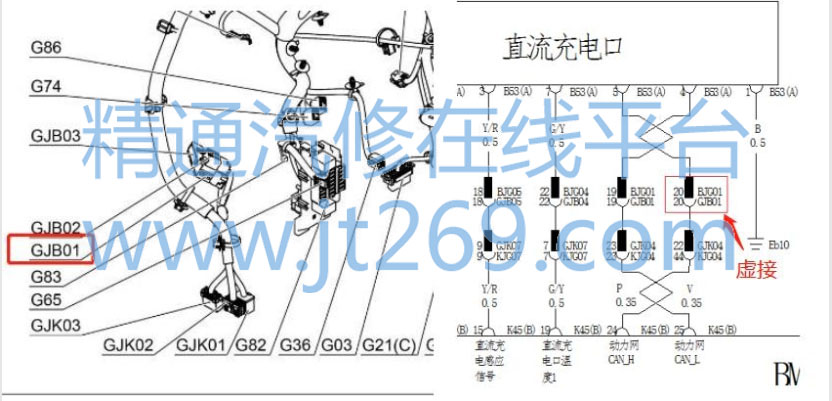

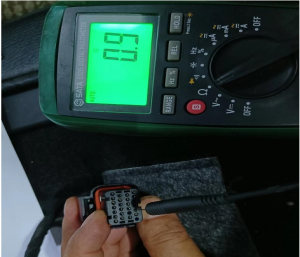

3.查看电路图发现, 充电口S+、 S-到电池管理器K45(B)-24、 25中间经过两组接插件GJB01-BJG01和KJG01-GJK01, 测量S+到电池管理器K45(B)-24电阻为0.9Ω ( 导通正常) 。 S-到电池管理器K45(B)-25电阻无穷大( 异常) 。 进一步检查发现GJB01-BJG01接插件20号脚虚接, 处理虚接针脚后测量S-对地电压恢复正常CAN电压, 充电测试故障排除。



维修小结:该车辆电池管理器已经控制点亮仪表充电连接指示灯, 说明CC1,CC2 已经完成, 但是通讯电压的异常导致充电协议失败最终无法直流充电。 直流充电与交流充电有所不同, 除了充电设备与车辆通过CC1,CC2相互确认连接外还需要网络通讯, BMS通过CAN网络与充电柜还要交互各自参数( 电池最大允许充电电压等参数、 充电柜最大输出能力等) , 之后 BMS 发命令吸合负极接触器、 预充接触器进行预充,吸合主接触器然后进行充电, 而交流充电是充电盒通过CP占空比信号来告诉车辆我能提供多大功率。
