故障描述:一辆全新一代比亚迪唐DMI车型, 车辆不能上OK电, 车辆没有插充电枪仪表确显示有插枪信号, 车辆无法行驶。
故障分析:
1. 车载充电器故障
2. DC-DC故障
3. 充电口故障
4. 车辆其他模块或者低压线束故障
5. 其他故障
排查步骤:
1.车辆拖车进店的时候, 已经处于全车断电状态,用左前门微动开关激活低压电池后, 几秒钟又全车断电。 外接
蓄电池后车辆可以上电, 但是

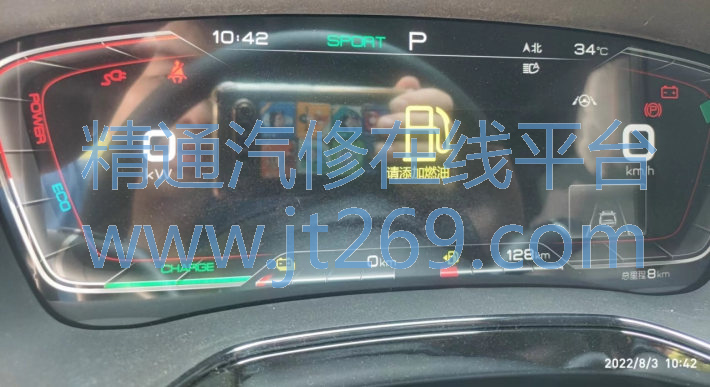

无法启动车辆,仪表显示有插充电枪的信号。 用VDS扫描车辆, 车载充电器和低压铁电池扫描不到( 图1) 。 通过咨询技术部门得知唐DMI车型, 车载充电器器低压端供电有异常就会通过车载发送插枪信号, 仪表就会提示有插枪信号;

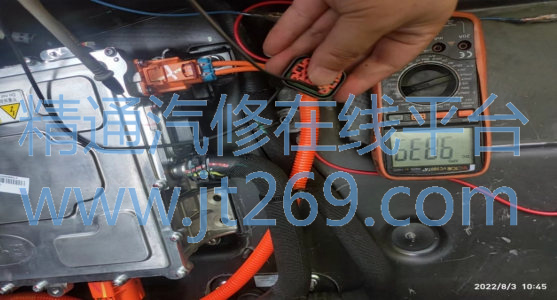

2.拔掉车载充电器低压端后仪表不再显示插枪信号,但车辆还是无法上OK电。 再次观察VDS扫描的结果发现其他模块都报与车载和DC失去通讯, 所以实际测试车载端的供电情况, 测试车载端低压接插件K43的10和11号针脚, 发现实际电压只有9伏左右, 不正常( 图2) 。

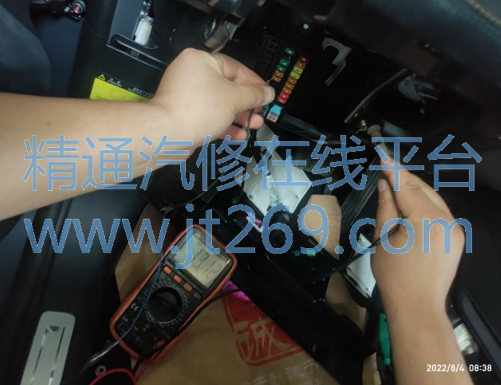

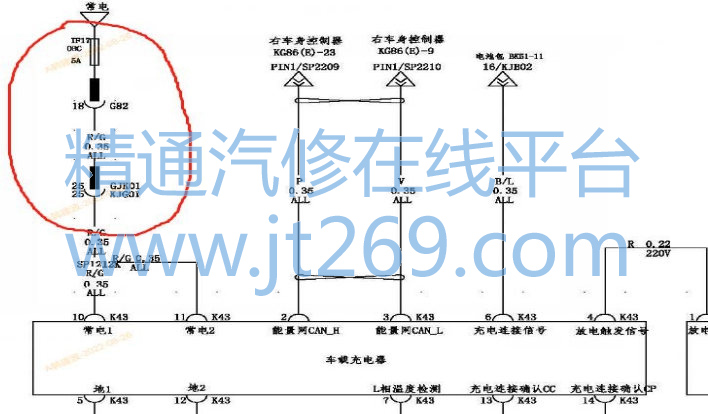

3、 查看电路图此处供电经过IF17 OBC 5A供电保险, 所以从仪表配电盒处测量OBC保险电压为13伏( 图4) 检查配电盒保险底座无异常, 供电保险处电压正常, 而负载端电压异常, 判断问题出在线路上, 电路图中此处经OBC 5A 保险在经过GJK01和KJG01对接插头上的25号针脚在到车载充电器中, 问题可能出在此处接插件上( 图3) 。
4.查GJK01插头在换挡面板下方, 将底下饰板拆开后测量此端子25号针脚电压为13伏。 查看KJG01端子未发现异常, 使用同型号的公端针脚对KJG01上的母端插头测试, 发现25号端子异常松动( 图5) 其他端子针插进去有阻力, 25号无阻力很松动, 判定是此端子松动造成接插不良, 从而造成电压异常( 图6) ,将此端子挑出处理后恢复接插件, 再次测量车载端电压接插件供电端K43的10和11号针脚电压为13伏( 图7) , 恢复车载端所有接插件后启动车辆, 车辆可以正常启动, 仪表不再显示插枪信号, 按压左前门微动开关, 低压电池也恢复正常, 故障全部排除。
维修小结:故障检修一定要多结合系统原理, 多查阅技术资料, 多维度、 多角度思考, 在有疑问时可以向技术部进行咨询, 可以大大提高维修效率。
