故障现象交流充完电后仪表提示“ 低压供电系统故障, 请立即安全停车并联系服务店” 故障, 车辆无法行驶。
原因分析
1、 双向车载电源总成故障;
2、 低压线路故障;
3、 程序故障;
4、 其他故障。
维修过程:

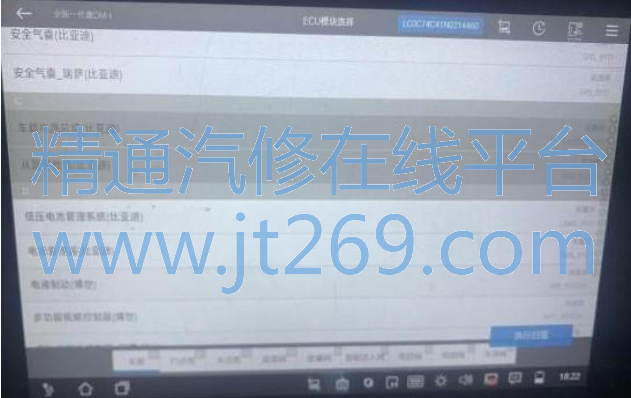

1、 车辆进店检查, 故障确实存在, 仪表提示“ 低压供电系统故障, 请立即安全停车并联系服店” 。 用VDS整车扫描系统无更新, 读系统故障码, 整车控制器报: “ U029F87 与 OBC 通讯故障, U029887 与 DC_x0002_DC 通讯故障, P2B5A00 LBMS 低电量报警” , 无法扫描到车载电源总成模块;

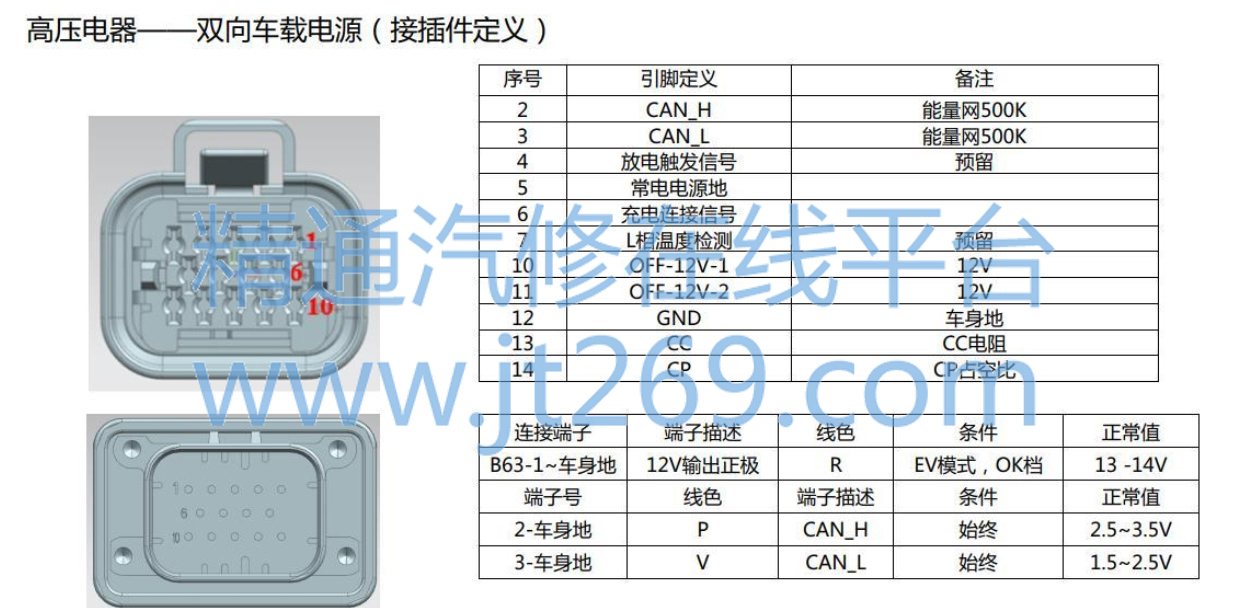

2、 查询维修手册与电路图如下:

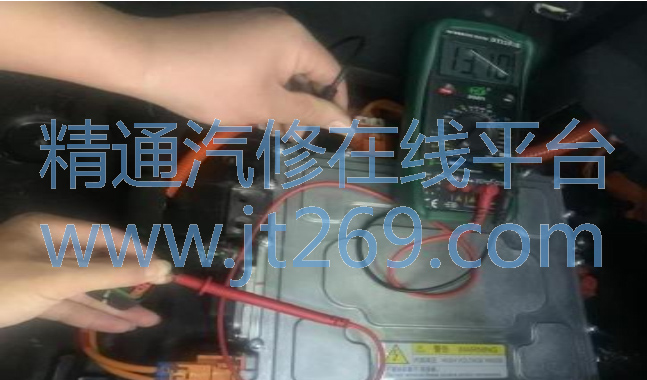

3.通过上述故障码与电脑扫描分析, 分别测量双向车载电源总成低压插头10#与11#电源: 13V左右正常。 12#搭铁正常。

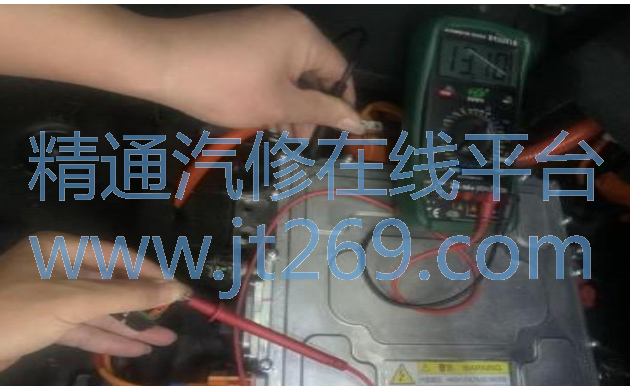

2# CAN_H: 2.77V正常。 3# CAN_L: 2.28正常。 经排查, 确认双向车载电源总成本身故障。 由于车载电源总成模块无法点亮故无法烧写程序, 更换双向车载电源总成反复测试, 故障排除。
