4．从拉脱块设计原理来看，锁紧螺母压在中位时才能确保压紧管柱，极限位置将会导致拉脱块开口部位松动，可能造成异响。

    异响源锁定在上调节支架内外板之间和调节手柄旋转轴处的相对错动，安装装配不当和仪表板尺寸超差是起因之一，会导致管柱调节支架外板存在弯曲应力。

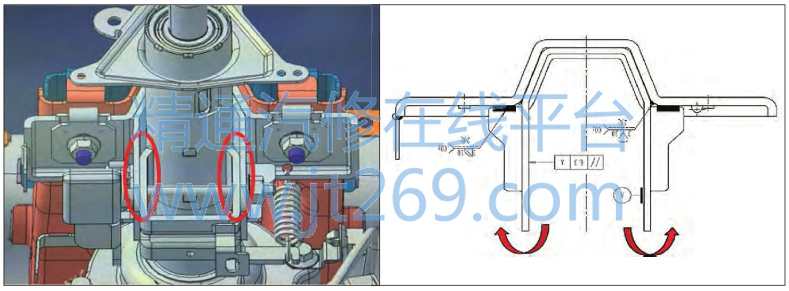

    调节支架的内外板为整个支架大平面接触配合，如图所示，其两个支架焊接后平面度的一致性控制难度大，造成少数样件配合状态存在单点或单线型配合的现象，耐久后内外支架的保持力下降，最终产生相对错动。

故障排除：
1．松开转向柱的紧固螺母A和螺栓B，如图所示：

2．预紧转向柱下固定螺栓B。
3．松开方向盘锁止手柄，调整转向管柱合件，保证管柱的上安装面与仪表板支架的安装面完全贴合，再锁紧方向盘锁止手柄，如图所示：

4．在装配过程中要保证管柱拉脱块装配到上支架V型槽的底部，关注上安装螺柱应落在拉脱块腰圆孔中心附近区域。滑脱锁片若变形严重，需更换滑脱锁片。
故障检查排查流程：
