3．空调系统结构组成：空调系统主要零部件介绍

1．压缩机；2．管路;3．压力开关；4．冷凝器；5.膨胀阀;6.蒸发器;7．鼓风机；8．控制面板

故障诊断过程：

门．空调压力开关：

    用万用表测量空调压力开关不同压力下工作状态，确定空调压力开关工作正常。

2．空调泵离合器线圈：

    用万用表测量空调泵离合器线圈两端子（下图），线圈导通，确定空调泵离合器线圈正常。

3．空调控制系统检查：

    系统检查车辆各插接器无松动，检查保险丝，均无熔断，检查空调控制继电器通电工作情况都是正常。

4．空调控制线路检查：

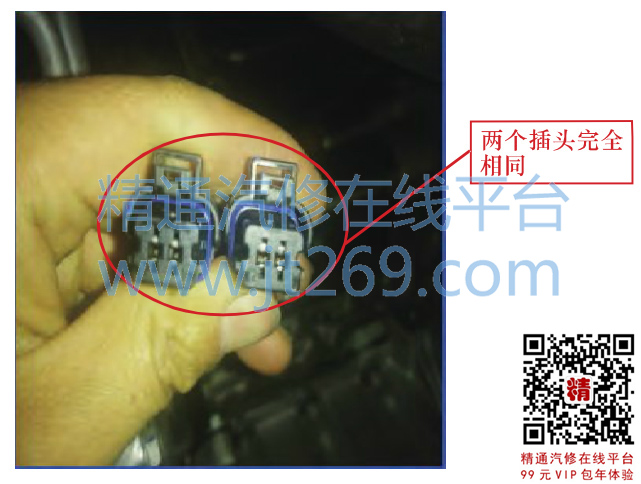

    根据车辆维修电路图，测量空调泵离合器线圈到空调压缩机继电器的线路时发现该条线路不导通（下图），判断是该线路发生断路导致该故障，通过目视检查该段线束发现线束完好无损，最后将该段线束逐段测量，测量到线束末端才发现故障的真正原因，由于该款发动机爆震传感器与空调泵离合器线圈插头特别邻近且插头完全相同（下图），前几天该车更换发动机后维修工将车辆的爆震传感器与空调泵离合器线圈插头互相插反导致。





    故障排除：将车辆爆震传感器与空调泵离合器插头重新插回，对车辆空调系统加注制冷剂后故障排

除。

维修总结：

1．解决故障前需要了解其系统控制原理，可能原因，按照可能原因进行逐一排查。

2．涉及到电气系统的需了解其电器原理图，控制策略等相关要素。

3．不能忽视与故障系统之外的其他故障码。

4．有些故障可能是由于维修不当造成的。

5．建议发动机舱里面的线束插接件做防错设计。
