对上面故障树分析的“LLC原边MOS Q304为第一失效点”异常，依据产品原理，做进一步的故障树排查。
针对以上各项，对产品进行展开确认。
过应力原因排查
①过压：产品模拟充电，使用示波器测量到的管子VDSmax最高电压为538V，物料规格650V满足选型要求。
结论：故障样件确认，无过压异常。
②过流:电流最大130A，满足MOS管规格ID,pulse=231A；最大稳态电流38A，满足规格ID=77A，电流应力OK，满足器件降额使用需求；
结论：应用电流满足器件降额使用需求，排除过电流应力风险。
③驱动原因排查：

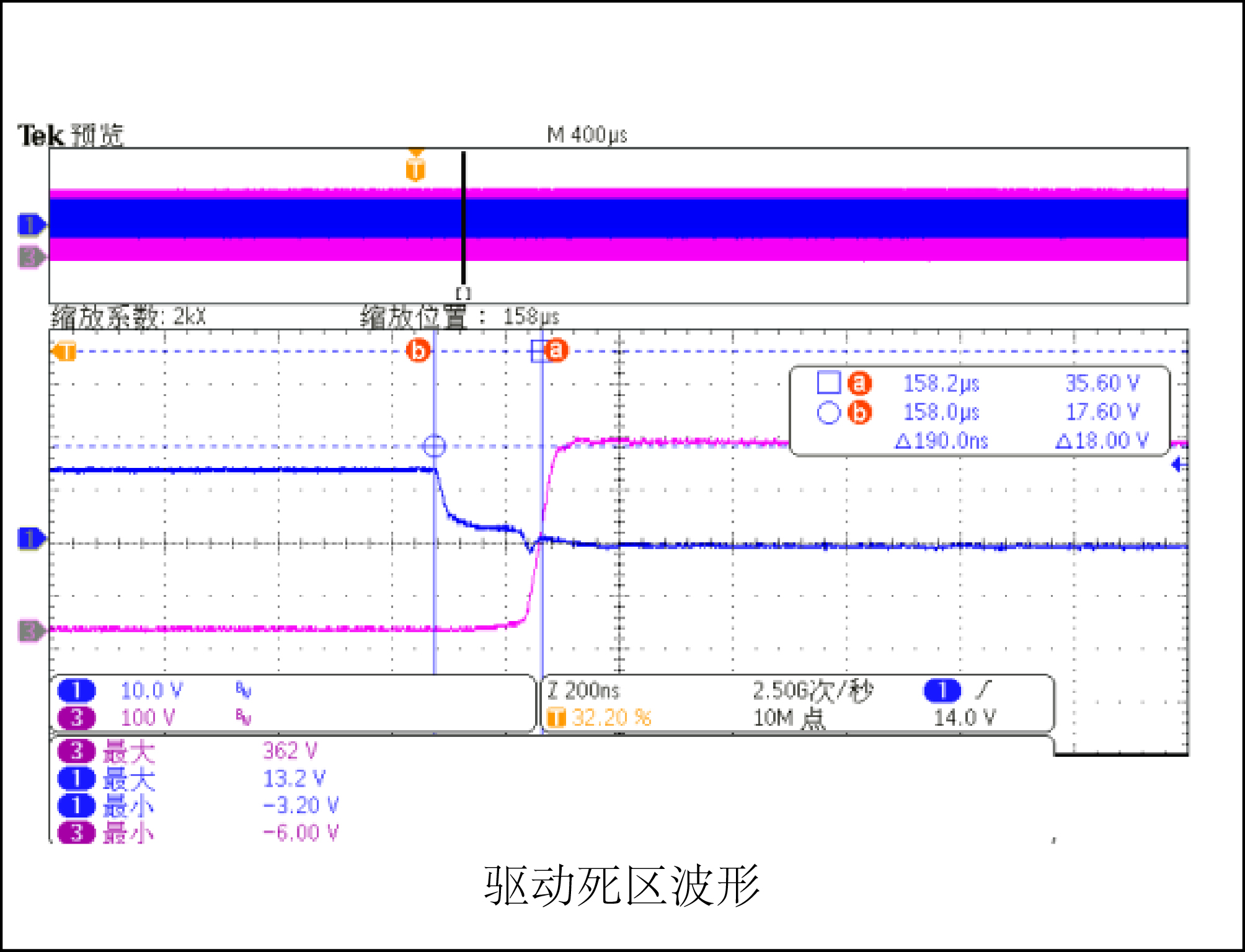

1、驱动死区和驱动电压时序---实测波形抓取无异常。

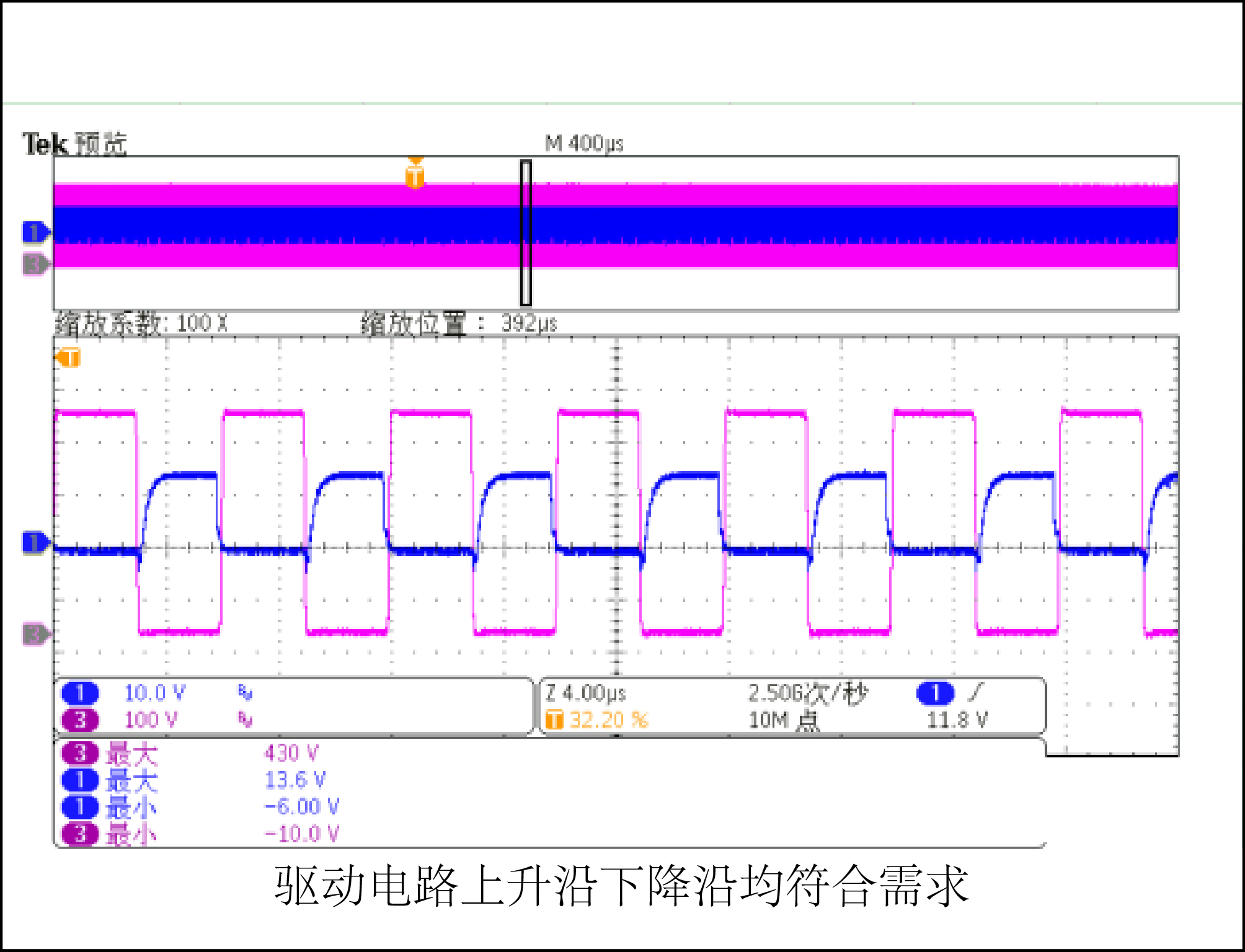

2、驱动波形上升沿、下降沿满足开关驱动需求---实测波形抓取无异常。
结论：故障样件驱动无异常，排除。
