③发现M23对应的导热泥位置有明显压痕，其他位置无明显压痕，然后对螺丝位置高度进行测量（M23:6.1mm，M24：5.7mm），M23螺丝位置偏高0.4mm，所以判断螺丝未锁到位导致。、
④继续拆下主板确认：LLC主变压器M23位置对应的主板螺孔位置及变压器固定螺丝孔位置有明显烧蚀痕迹。
⑤对变压器进行量测确认无失效异常。
结论：M23螺丝高度偏高0.4mm，判断螺丝未锁到位导致；对应主板及变压器引脚位置有明显烧蚀痕迹。
⑥对M23螺丝放大镜下观察发现，前端2圈螺牙已损坏。重新将螺丝扭进螺母，发现扭2圈左右就卡住无法再扭进去。另外拿其他OK的螺丝对配螺母，发现也无法扭进去。
结论：M23螺丝前端2圈螺牙已损坏，螺丝与螺母对配无法扭进去。
综上分析：

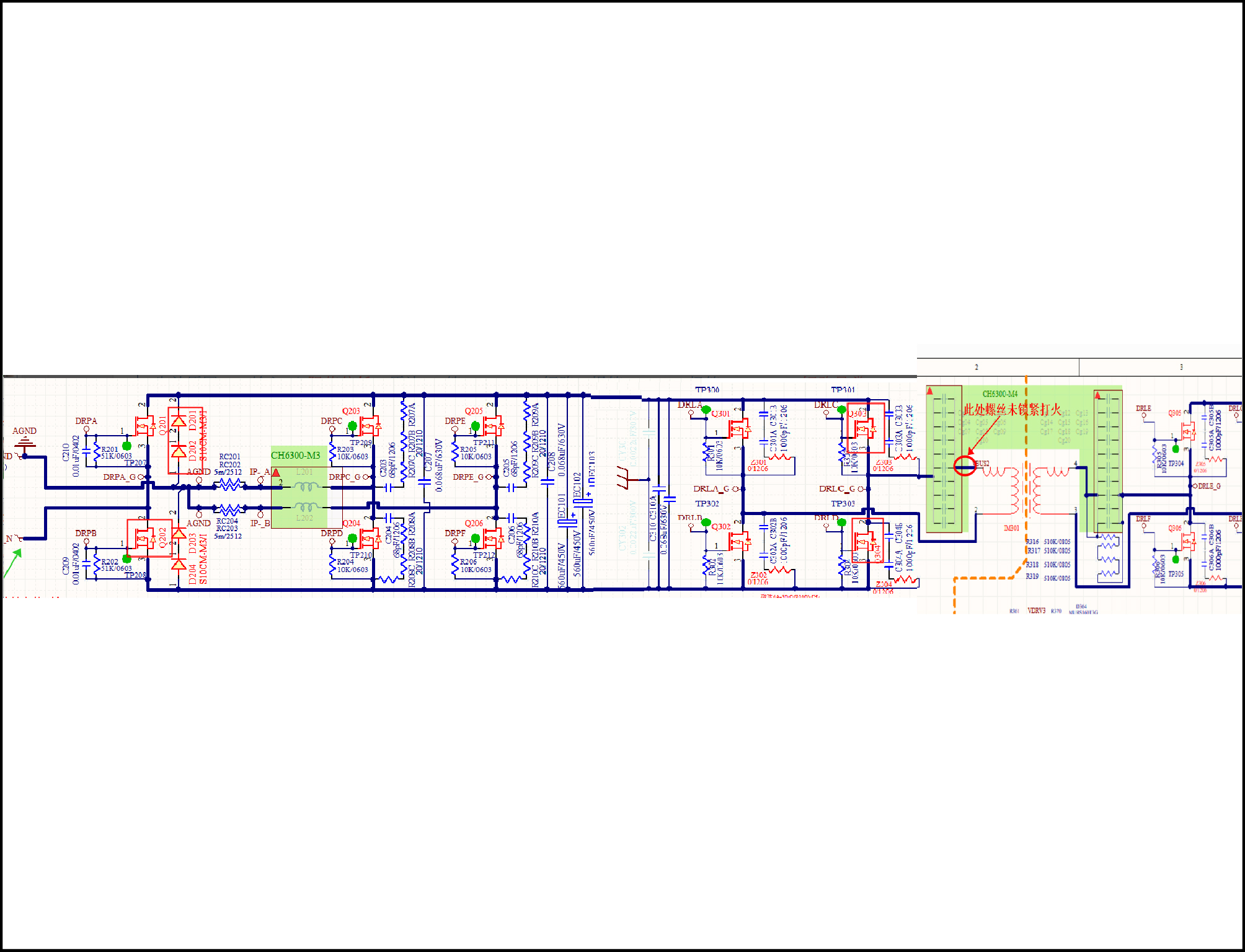

故障原因是LLC主变压器M23位置螺丝未锁到位，导致接触不良放电打火，致LLC管子Q303,Q304击穿短路失效，慢管Q202、二极管D201、D202短路失效，从而引起无法充电。
