解析大众奥迪A6L 2.7TDI轿车柴油发动机系统技术
来源:本站整理  作者:佚名  2012-03-12 11:31:05

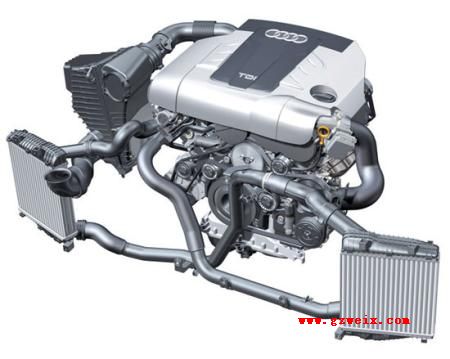

大众奥迪A6L 2.7TDI轿车,是一汽-大众奥迪品牌在国内推出的一款柴油版车型。该车搭载2.7 L V6涡轮增压缸内直喷柴油发动机(图1),先进的技术及制造工艺,使得这款发动机无论在动力性还是燃油经济性(百公里6.8 L左右)及排放性(欧IV)上都表现得极为出色。为了方便广大维修人员了解该车,本文将对这款柴油发动机进行简单介绍。

一、机械部分

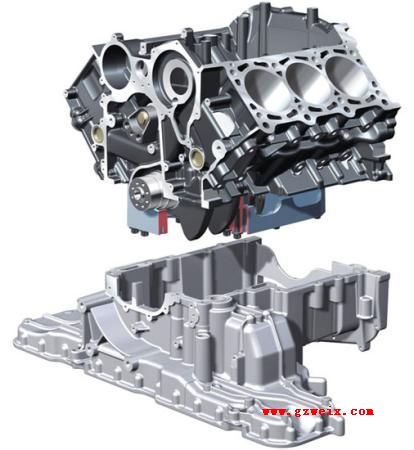

 奥迪2.7TDI柴油发动机的缸体由GGV-40 (蠕虫状石墨铸铁)构成,缸心距为 90 mm。曲轴箱在曲轴中心处分开,由梯形架(图2)将曲轴固定在曲轴箱上。上下曲轴箱分开,同时为加强刚度,曲轴箱下体由铝材料制成。发动机采用紫外线-激光照射珩磨加工方法,从而使缸筒表面更加精细,改善了运行表面的摩擦特性,并因此减少了机油消耗。

  1.曲柄连杆机构(图3)

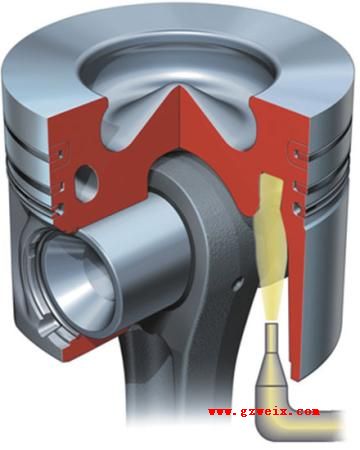

该发动机曲轴由调质钢锻造而成,采用四道主轴承支撑在主轴承支架上,裂断式连杆通过喷镀轴承(上部)和三材料轴承(下部)与曲轴相连,四道主轴承形成了一个轴承架,可以加强发动机整体的强度。采用无阀袋的箱式活塞(图4),燃烧室位于活塞中间,喷入的机油通过环形通道对活塞进行冷却。无阀袋的箱式结构可减少有害气体的排放,同时采用内部环形油道,降低活塞的工作温度。

2.气缸盖

  为了减小噪声,该发动机采用分离的气缸盖罩(图5),并且凸轮轴间驱动采用直齿圆柱齿轮。曲轴通过链条驱动进气凸轮轴,进气凸轮轴通过圆柱齿轮驱动排气凸轮轴。

 发动机燃烧噪声通过各种措施已经减小很多,但机械齿轮噪声变得相对明显起来,为进一步克服这种噪声,提高发动机的运行平稳性。这款发动机采用了一种简单且有效的结构。

如(图6)所示,所采用的圆柱齿轮是直齿的(通常为斜齿),宽圆柱齿轮部分与凸轮轴热压配合固定在一起,在其前侧有6个凸起的斜面,窄圆柱齿轮部分(运动圆柱齿轮)内侧有6个与宽圆柱齿轮的凸起斜面相对应的凹处。通过碟形弹簧产生一个确定的轴向力,碟形弹簧使窄齿轮相对于宽齿轮发生径向和轴向运动,垫片用来调整轴向力。利用斜面的帮助,可使窄齿轮相对于宽齿轮的轴向力(或者轴向运动)转化成径向力(或者径向运动),从而使两部分齿轮相互错开,实现了齿隙补偿,2个齿轮的轮齿实现了无间隙地运行。
排气凸轮轴由进气凸轮轴通过圆柱齿轮驱动,每缸4个气门保证了最佳的充气效率,带有液压间隙补偿的滚子摇臂可实现无摩擦的驱动、燃料消耗和尾气排放减少以及噪声的减少。排气凸轮轴采用高压成型,其质量减少大约 3.5 kg。

  如果在喷油器的铜密封圈区域发生泄漏,从燃烧室中泄漏高压(16.5 MPa)气体可通过一个排气通道逸出。该排气通道位于气缸盖排气歧管的上部。此措施可防止燃烧室产生的高压经过曲轴箱通风进入增压器的叶轮侧,造成增压器功能受损或者曲轴箱密封损坏。

  3.链传动

该发动机采用链传动驱动形式(图7), 链条为单排-套筒链条 (单轴链条),布置在变速器一侧。每一个链传动总成均有自已液压的、弹簧支撑的并带有链条导向的链条张紧器。链条进行了改进,即链轮包角变大,链条导向件减小,因此减小了链条的驱动力(减小内部摩擦损失)。
