别克英朗是2010年度通用别克乃至整个紧凑型级别推出的一款重量级车型，其原型为欧宝的新雅特，经过本土化改进及换装别克品牌后，成为这款口碑不错的产品。英朗是一款具有运动风格的紧凑型轿车，定位动感及时尚，它搭载了全新设计的1.6L和1.8L两款发动机，发动机采用直接点火系统(DIS)、ETCS-i电子节气门以及涡流式进气歧管。为了方便广大维修人员对该车的维修，我们对发动机的电控系统相关电路图进行了整理，希望对大家的维修工作有所帮助。

1、发动机控制模块(ECM)电源线路至少有两条，一条线路是直接来自蓄电池正极的电源；另一条线路来自点火开关控制的电源。ECM搭铁点是G104，其电路如图1所示。

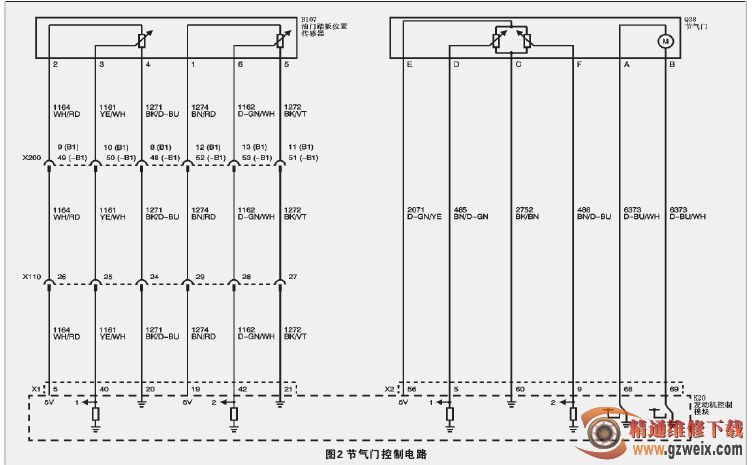

2、油门踏板位置传感器失效将会导致节气门总是保持在一个位置，即使踩油门，发动机转速也不会提高。节气门失效，将会导致发动机无法启动。一旦出现此例故障，应参考图2进行检查。
