一辆行驶里程约7.7万km的2016年全新别克英朗轿车。客户反映:该车开启制冷空调后大灯无法点亮,关闭空调AC大灯恢复点亮,车辆其他灯光不受此影响。
故障诊断:启动车辆打开大灯处于近光模式,开启AC大灯自动熄灭,此时切换至远光模式故障依旧,关闭AC后大灯近、远光恢复点亮,故障时其他灯光点亮正常。验证结果客户描述的问题属实。

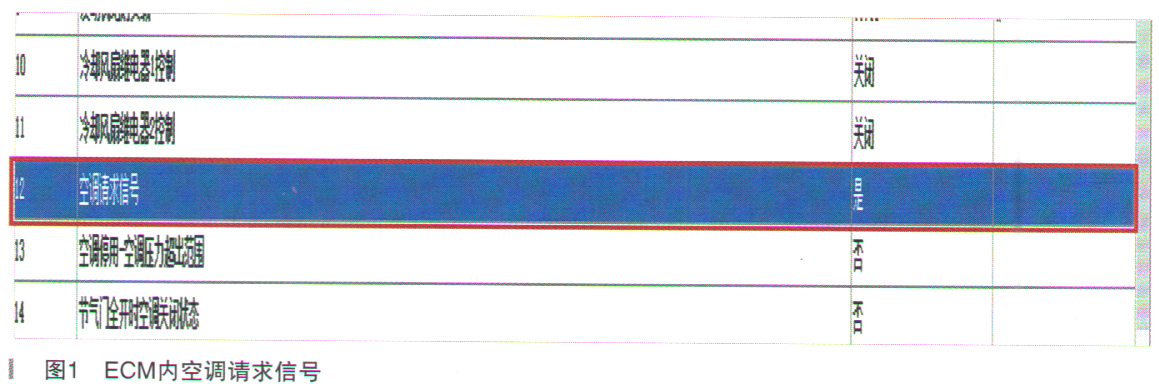

先后检查大灯线束插头连接、空调泵及ECM线束连接器,检查是否存在加装件等,结果未发现异常。将诊断仪(RDS)与车辆连接,读取故障码,全车各模块均无任何故障码(DTC),读取ECM内空调相关数据时发现车辆无论是否启动及空调泵是否工作,只要空调请求信号为“是”,大灯就无法点亮;为“否”,便恢复正常,如图1所示。

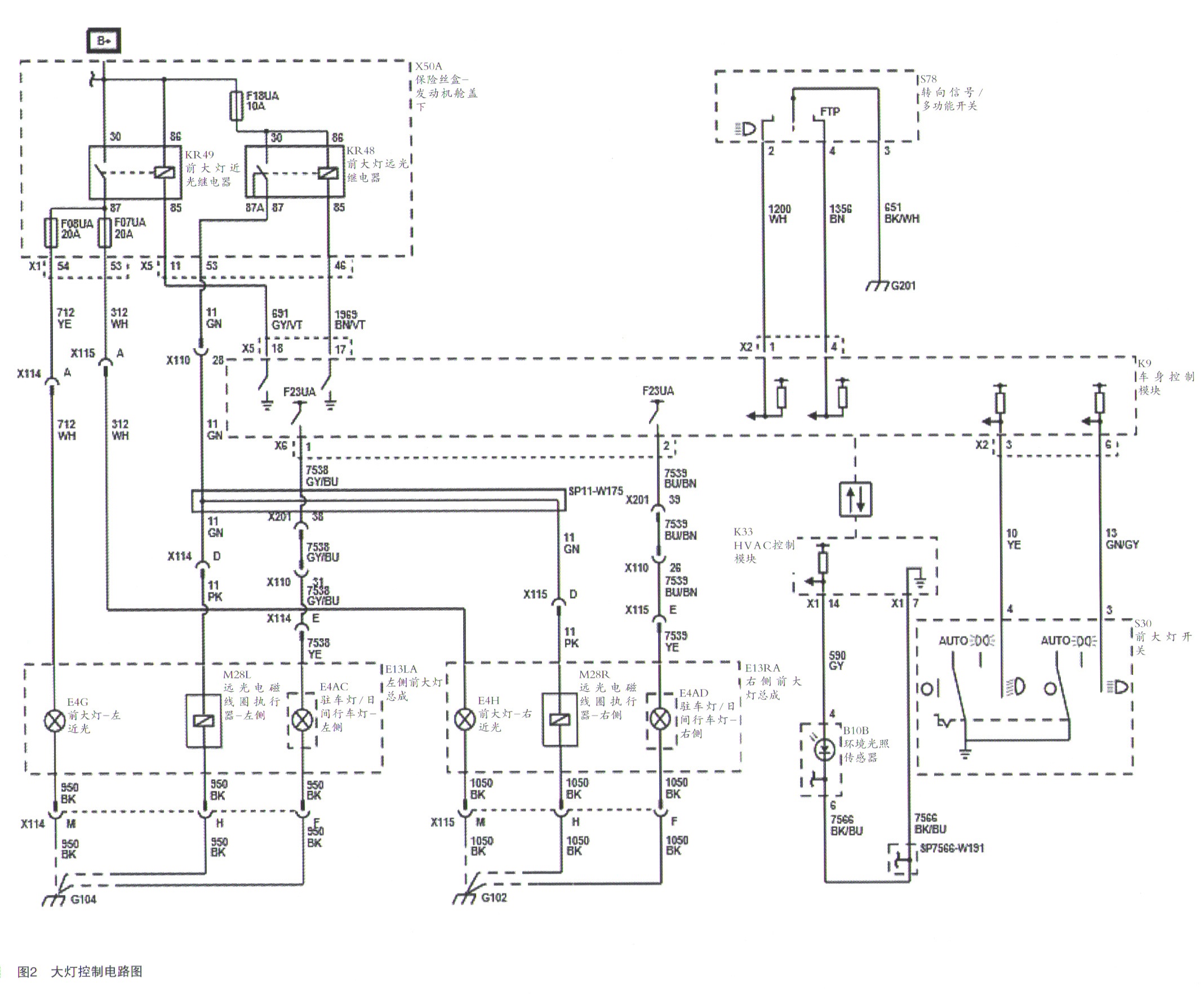

查阅维修通信和TAC技术简报,未发现类似故障的维修信息和解决方案,由于上述步骤未能找到故障原因,且维修手册内无相关诊断流程信息可供参考,由先易后难原则,参考维修手册内相关电路图(图2大灯控制电路图及图3空调泵控制电路图),查找两个系统内是否有关联,进行逐步分离。
接地:观察电路图空调泵接地为G106;左右侧大灯接地分别为G102、G104,无关联。
电源:空调泵电源由离合器继电器提供,左右侧大灯由近、远光继电器提供,无关联。
控制信号:空调泵由AC开关提供请求信号至ECM后,ECM指令继电器接合为空调泵提供电源,左右大灯由开关提供至
BCM后,
BCM为继电器提供接地信号指令大灯点亮,逻辑上也无关联。
经上分析,空调系统与大灯并无任何关联,接下来需要实际测量是否存在互短现象。
测量两侧大灯X114-A、X114-D、X115-A、X115-D与空调泵B端子间阻值0n,正常;
测量
BCM-X5-17、18与空调泵B端子间阻值0Ω,正常;
启动车辆,开启空调后再开启大灯测量X1 14-A与X115-A电压为0.3V左右,关闭空调测量X1 14-A与X115-A,电压恢复至
蓄电池电压13.5V。
由此可判断空调泵吸合后大灯电压被拉低,空调泵继电器及大灯近、远光继电器均置于机舱保险丝盒内,怀疑是由保险丝盒内部故障导致大灯电压拉低,尝试ABA互换机舱保险丝盒总成,更换完毕后再次试车检查,故障依旧。
