仔细观察以上几图会发现，同时属于两个或者两个以上总线系统的模块主要有收音机、中央网关控制单元、转向柱模块、仪表盘和EIS[EZS]控制单元。这里要注意，收音机或音频网关控制单元是MOST和CAN-B之间数据交换的接口(网关)；中央网关控制单元是CAN-B和CAN-C之间数据相互交换的接口；转向柱模块、仪表盘和EIS[EZS]控制单元连接于CAN-B和CAN-C。然而，它们并不是两个数据总线系统之间的接口(网关)。只是他们有时要同时从2个网络获取信息而已。

三、无钥进入系统工作过程

奔驰E280无钥进入系统主要有两大作用：无钥匙进入和无钥匙启动。无钥匙启动功能可以在不使用遥控钥匙(A8/1)(需要携带遥控钥匙)的情况下进入并启动车辆。发动机可以通过按换挡杆上的无钥匙启动/驻车按钮来启动或关闭发动机。

1.解锁

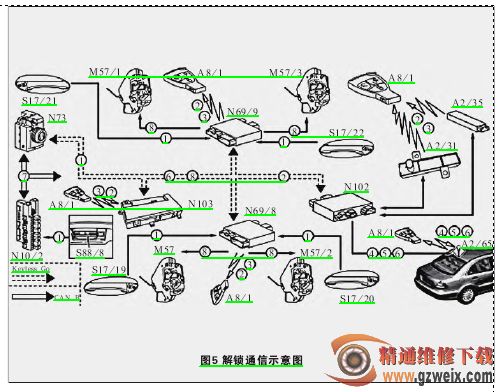

解锁时各网络系统通信示意图如图5所示。

以驾驶员侧车门为例，当携带合法钥匙在驾驶员侧车门区域，轻轻拉动驾驶员侧车门拉手，促动左车门拉手开关，其内部电容传感器将该信号传递给到左后车门无钥匙启动控制模块S17/21。通过CANKG后侧模块无钥匙启动控制模块也知道了该动作。唤醒信号被传输至遥控钥匙(A8/1)，无钥匙启动行李厢天线A2/35、左后无钥匙启动车门控制模块(N69/8)、右后无钥匙启动车门控制模块(N69/9)和乘客舱无钥匙启动控制模块(N103)的天线发射的无线电波能量传递到钥匙。钥匙获知自己的位置，将自己的位置信号和进入许可的信息加载并反射回右侧天线放大器模块，由其将信号传输到后侧模块无钥匙启动控制模块。后侧模块无钥匙启动控制模块对钥匙的有效性进行检查。通过CANKG，后侧模块无钥匙启动控制模块将进入许可代码传输到EIS控制模块(N73)，如果进入许可代码正确，那么EIS会把信号“CL打开”传输到CAN-B上，同时左后车门无钥匙启动控制模块接受到该信号，也会对左前车门辅助电动机执行打开动作。
