2.启动

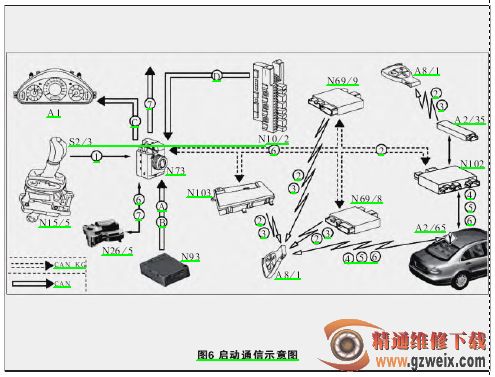

启动时各网络系统通信示意图如图6所示。
按下换挡杆上的“启动/停止”按钮，唤醒信号被传输至遥控钥匙(A8/1)，无钥匙启动行李厢天线A2/35、左后无钥匙启动车门控制模块(N69/8)、右后无钥匙启动车门控制模块(N69/9)和乘客舱无钥匙启动控制模块(N103)的天线发射的无线电波能量传递到钥匙。钥匙获知自己的位置，将自己的位置信号和进入许可的信息加载并反射回右侧天线放大器模块，由其将信号传输到后侧模块无钥匙启动控制模块。后侧模块无钥匙启动控制模块对钥匙的有效性进行检查。将驾驶认可代码传递到通过CANKG传递到EIS，通过CAN-C、CAN-KG，驾驶认可在EIS，变速器模块，N102车尾模块无钥匙启动系统控制单元之间进行识别。如果测试结果正常，则电路15R和电路15接通(如果尚未接通)，转向锁通过电动转向锁控制单元(N26/5)解锁，且发动机启动，否则，发生的所有故障均通过仪表盘(A1)输出。
