解析奔驰车型自动变速器故障
来源:汽车维修与保养  作者:佚名  2015-08-04 06:44:25

    一、奔驰G L400不能换挡
    一辆奔驰GL400轿车,底盘号WDC166856,配备276型发动机和722.9型自动变速器,行驶里程4760km。客户反映仪表报警,无法挂挡,请求救援拖回维修。

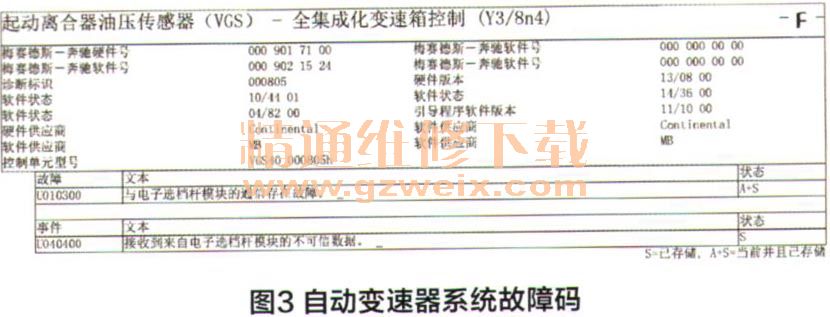

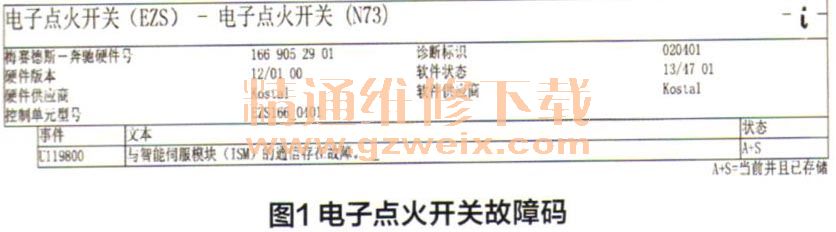

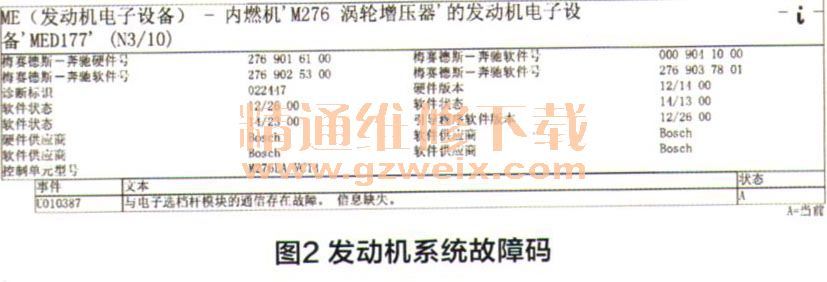

    接车后打开钥匙,仪表上立即出现“请勿换挡”的红色报警,尝试启动车辆可以顺利启动,但换挡却没有反映。连接诊断电脑进行快速测试,读取故障码(图1、图2、图3)。

    相关资料:2014年最新版奔驰维修信息系统WIS (中文无限安装)





    查看快速测试中的控制单元列表,发现检测不到智能伺服模块(ISM)。此车装配的是直接选择选挡开关,它是转向柱模块的一部分,位于多功能方向盘和仪表之间区域的右部。用于直接选挡的变速杆开关保证驾驶员能够选择所需的换挡范围,其开关信号通过局域互联网络(LIN)从转向柱模块读入,并且发送到CAN C上,一旦换挡完成,变速杆开关在弹簧的作用力下恢复到“0”位置。

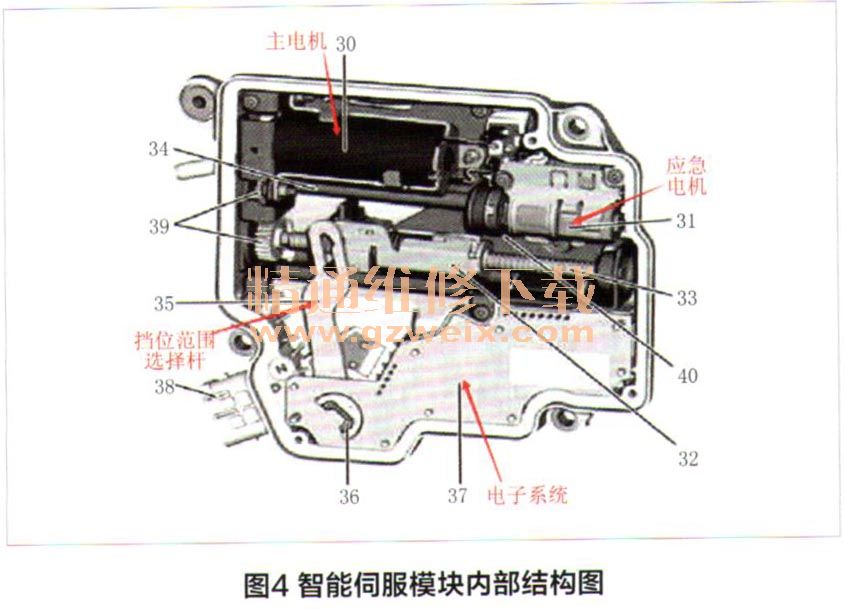

    为保证换挡,还需一个用于直接选挡的智能伺服模块,安装在变速器壳体的左边(传动方向)。驾驶员的驾驶要求“P”、“R”、“N”、“D”并非通过接杆(机械连接),而是通过电子连接(电线)由控制装置传送至变速器,此电子连接由直接选挡变速杆开关和直接选挡智能伺服模块组成,整个系统叫做“线控换挡”。工作原理:通过驱动皮带和两个驱动皮带轮促动主电机,使蜗杆转动,滑座移至要求的位置,实际位置有角度传感器来探测,然后通过传动系统控制器区域网络(CAN C),发送至全集成化变速器控制单元。智能伺服模块内部结构如图4所示。

    电路15断开且车辆静止时,一旦将遥控钥匙从电子点火开关控制单元上取下,换挡杆位置“P”或“N”即会结合,对于装配无钥匙启动的车辆,在电路15断开并且车辆静止的情况下,一旦驾驶员车门打开,则立即发出换挡杆位置“P”的请求。
    出于安全方面的考虑,还有一个附加蓄电池在紧急情况下可以通过电子点火开关(EZS),控制单元为应急备用电机提供电源,例如在车载电气系统中存在电压不足时。

    根据功能原理,因为检测不到智能伺服模块,所以首先要从伺服模块上入手检查,利用诊断电脑对智能伺服模块进行通讯检测,但结果为不正常。于是举升车辆,拔开智能伺服模块的线束插头,根据电路图(图5)测量,插头中共有5根线,分别为正极供电及搭铁、2根CAN线、1根应急电源线。测量正极供电线12.2V,测量搭铁良好,CAN H为2.6V, CAN L为2.3V,应急线为0(只在紧急情况下提供正极电源),均正常。

    只要具备这些条件,智能伺服模块就应该被检测到,说明智能伺服模块自身存在故障,造成不能正常检测。更换智能伺服模块,按要求进行装复后,再次试车一切正常。
