解析丰田凯美瑞智能进入及启动系统
来源:本站整理  作者:佚名  2012-06-30 11:18:11


每个振荡器的运行都以从认证ECU 接收到的请求信号为基础,并建立用于检测钥匙是否存在的钥匙执行区域。由前车门振荡器和行李箱外振荡器形成的执行区域距离前车门外把手或后保险杠中心大约 0.7~1.0m。



当点火开关关闭且每个车门锁上时,前车门振荡器的执行区域通过每0.25s 发射一个请求信号而形成。通过这种方法来检测钥匙的接近。当使用车门外把手上的锁定开关锁定车门时,执行区域在按下锁定开关时形成。



行李箱外振荡器的执行区域在行李箱开启开关处于 ON 时形成。该区域形成 2 次以便检验钥匙。



前后车室振荡器的执行区域在驾驶员侧车门打开或关闭时、按下起动按钮时、警告被激活时或锁定开关处于ON 时形成。行李箱内部振荡器的执行区域在行李箱盖关闭或按下行李箱开启开关时形成,且形成 2 次以便检验钥匙。



3.智能进入功能操作

(1)遥控门锁遥控功能此功能是一种可在一定距离内将所有车门或行李箱锁定和解锁的便利系统。

(2)进入解锁进入解锁功能工作过程如图 7所示。

a)钥匙进入车门振荡器的任何执行区域时,认证ECU判断并检验从调谐器接收的钥匙ID代码。

b)确认钥匙认证后,认证 ECU将解锁备用信号传送给相关车门的触摸传感器。

c)同时,认证 ECU 将照明信号传送至车厢灯,并打开这些照明。

d)如果触摸传感器在上述情况下,认证 ECU 将向主体 ECU 发送车门解锁信号,并将车门解锁。

e)认证 ECU 使遥控门锁蜂鸣器鸣响 2 次,主体 ECU 通过闪光器使危急警告灯闪烁 2 次,作为进入解锁的反馈。



(3)进入锁定功能

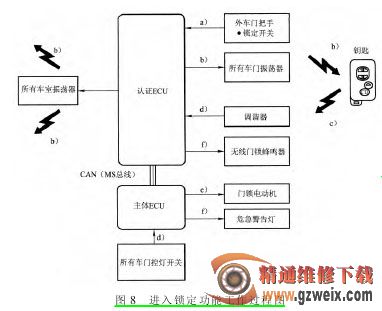

进入锁定功能工作过程如图8所示。



a)当驾驶员(持有钥匙的用户)离开车辆并按下车门外把手上的锁定开关时,此车门锁定信号将被传送至认证ECU

b) 认 证 ECU发送所有车门和车室振荡器的请求信号,以形成执行区域。

c)钥匙接收此信号,并将 ID 代码回位至调谐器。

d)认证 ECU 判断和检验来自调谐器的ID 代码,然后检查钥匙的位置,是否所有车门已经关闭以及ECU 是否将车门锁定信号发送至主体ECU

e)主体 ECU 接收此信号,并开启门锁电动机锁定车门。)f主体 ECU,通过闪光器使危急警告灯闪烁一次,认证 ECU 使遥控门锁蜂鸣器鸣响一次,作为进入锁定功能的反馈。



4.钥匙禁闭预防

车室内钥匙禁闭预防工作过程如图9 所示,其工作过程如下:

a)当使用车门外把手锁定车门而钥匙仍在车内时,认证 ECU 接收此信号,并传送前后车室振荡器的请求信号,以形成执行区域。

b)钥匙接收此信号,并将 ID 代码回位至调谐器。

c)认证 ECU 判断并检验 ID 代码,并检查钥匙的位置。认证 ECU 向主体 ECU 传送车门解锁信号。

d)主体 ECU 接收此信号,并开启门锁电动机解锁车门。

e)认证 ECU 使遥控门锁蜂鸣器和组合仪表蜂鸣器鸣响,作为执行的解锁功能的反馈。

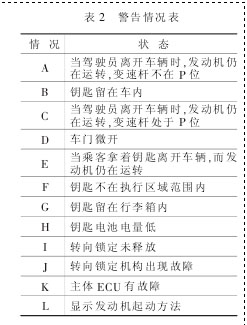

5.警告当出现表

2 中任何一种情况时,智能进入和起动系统将通过认证ECU使组合仪表内的蜂鸣器和遥控门锁蜂鸣器鸣响,并使信息显示屏发亮,以警示驾驶员。

上一页  [1] [2] [3]
