起动系统电路如图6所示。 其中起动机B的端子30处的导线采用螺钉螺母连接， 端子50采用连接器插接连接，如图7所示。 图6中方框内的数字用于查找导线，如 8 表示这条导线连接到编号8的位置，在此位置找到了 3 端， 在编号3的位置就是 8 端，所以这两端是连接在一起的。通过这种方法，寻找导线的连接和走向。

4点火、发动机ECU、霍尔传感器、冷却液温度传感器电路

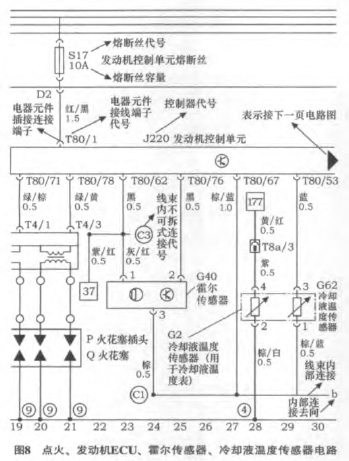

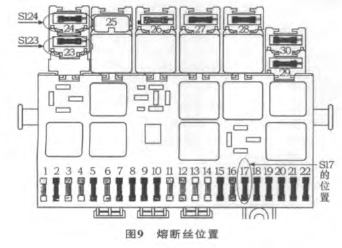

点火、 发动机ECU、 霍尔传感器、 冷却液温度传感器电路如图8所示。 其中熔断丝代号S17的S代表熔断丝， 17表示它的位置， 如图9所示。 熔断丝颜色对应不同的容量， 紫色为3 A， 红色为10 A， 蓝色为15 A， 黄色为20 A， 绿色为30 A。 22号熔断丝之后再增加熔断丝为附加熔断丝， 如图中9的23、24等， 其代号为S123、 S124等。

另外， 图8中给出了线束内部连接和电路图的走向。 内部连接点如图10所示。

5继电器电路

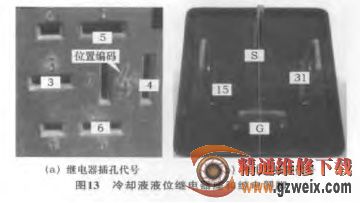

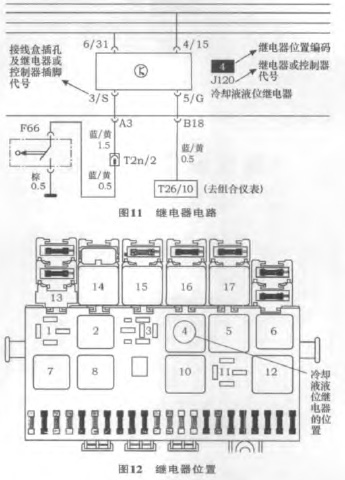

继电器电路如图11所示。 其位置如图12所示。3、 5、 4、 6是接线盒上冷却液液位继电器插孔的代号， S、 G、 15、 31是继电器插脚代号， 如图13所示。
