剖析奥迪混合动力新技术(四)
来源:本站整理  作者:佚名  2012-10-29 15:53:36

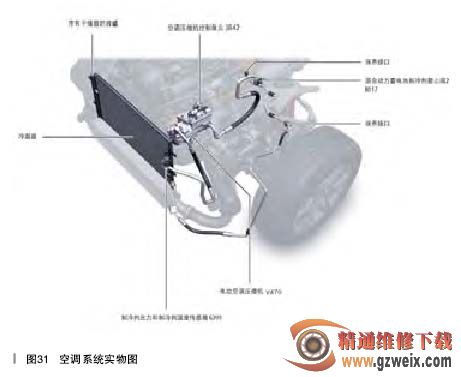

    不使用皮带驱动的空调压缩机了,现在使用的是电动空调压缩机V470。该压缩初使用高压回路的电压来工作,并是港在功率控制电子装置上。在电动空调压缩初V470上,集成有空调压缩机控制单元J842,如图31所示。



    该控制单元连接在扩展CAN

总线上。转速是通过脉冲宽度调制(PWM)信号来调节的(PWM信号0-100%)。该压缩机由自动空调控制单元J255来敛活,"OFF"或者“AC关闭”功能只会影响到为车内制冷的空调。对高压蓄电池进行冷却,是单 独激活该压缩初的(不仍赖于自动空调控制单元J255 )。



    另外还安装了柴油发动机上常见的、用于空气辅助加热器Z35的PTC 〔正温度系数)加热元件。空进鹉甫助加热控制单动604负责操控小循环继电J359和大循环继电器J360。

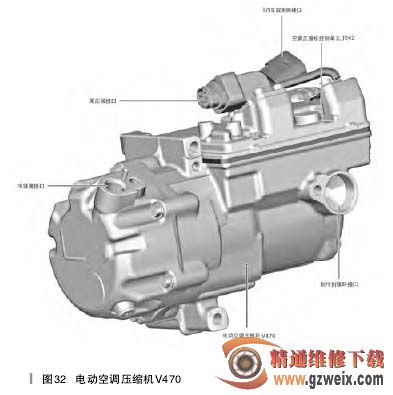

    电动空调压缩初V470是用螺栓拧在缸体上的,它通过高压线与功率和控制电子装置连接,如图32所示。该高压线与其他高压线不同。它有1个用于高压的双圆形触点和2个用于安全线的触点。

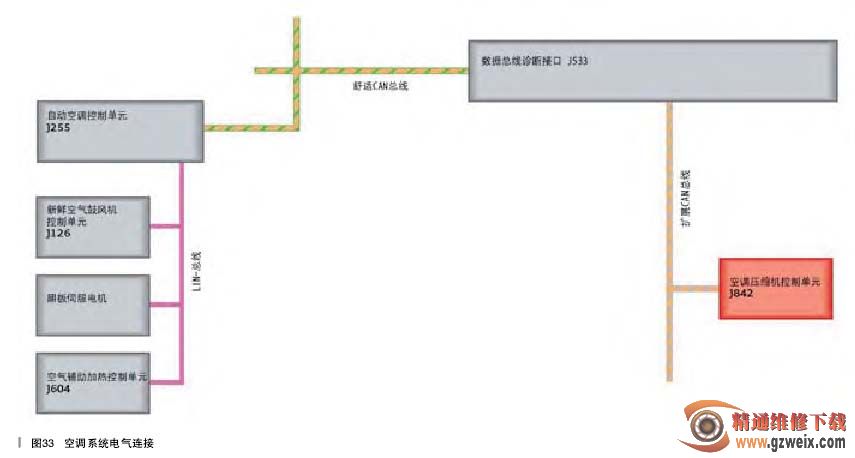

    与总线系统的电气连接。如图33所示。
